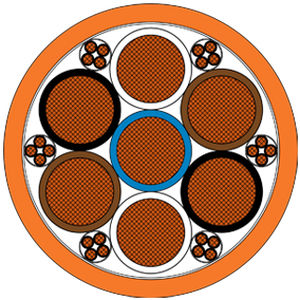

Câble électrique d'alimentation GP 400 Sy - PUR

coaxialrobusteen cuivre

Détails du produitCâble d'alimentation - SymétriqueApplicationGP 400 Sy - PUR : Le câble 400 Hz de haute qualité pour les installations FEGP fixes dans les aéroports.En tant que solution d'alimentation 400 Hz symétrique, le câble GP 400 Sy - PUR a été développé spécifiquement pour les applications FEGP fixes, comme par exemple entre un générateur 400 Hz et un distributeur de câbles à la porte d'embarquement. Sa gaine extérieure robuste en PUR et son isolation en SABIX® garantissent une longue durée de vie et une fiabilité opérationnelle même dans des conditions extrêmes.Ce câble présente les caractéristiques suivantes:Faible capacitance, idéal pour les hautes fréquences avec une résistance de contact minimaleRésistance à la température d'environ -50°C à +90°C lorsque la gaine extérieure est en acier inoxydable. -Résistance à la température d'environ -50°C à +90°C en position fixeTension d'essai jusqu'à 4000 V AC entre les conducteursConformité aux normes CE et RoHS, complétée par la sécurité du site grâce à des matériaux sans halogèneÀ long terme, le câble GP 400 Sy PUR ne réduit pas seulement les coûts de maintenance et de remplacement, il contribue également de manière significative à la réduction des émissions, puisque les APU ou les GPU mobiles au sol ne sont plus nécessaires. Grâce à sa conception robuste, il constitue le choix idéal pour les systèmes d'alimentation électrique installés de manière permanente dans les opérations aéroportuaires et offre un soutien à long terme aux infrastructures FEGP modernes.Caractéristiques remarquablesprix optimiséiséd'isolation à faible capacitéConstructionConducteurbrins de cuivre nu, fils fins selon IEC 60228 classe 5Interface avec le câble PUR selon IEC 60228 classe 5IsolationSABIX®Code couleur 340004521,0 mm² : noir avec numéros 1 - 2435,0 mm² : bleu, 2 x blanc, 2 x brun, 2 x noirCode couleur 340004531,0 mm² : noir avec numéros 1 - 2450,0 mm² : bleu, noir avec numérosStranding1,0 mm² : chacun des quatre fils torsadés en couches, enveloppés d'un ruban non tisséÉléments et fils de 50,0 mm² torsadés en couches, fil bleu au centre, enveloppés d'un ruban non tisséGaine extérieurePUR, orangeDonnées techniquesTension nominale1,0 mm² : Uo/U 115/200 V50,0 mm² : Uo/U max. 0,6/1 kVTension d'essai cœur/cœur 4000 V AC 50 HzRayon de courbure min : 4 x dapplication flexible : 6 x dpour une seule courbure : 3 x dSans halogène selon IEC 60754-1Température d'utilisation pose fixe : -50/+90 °Capplication flexible : -40/+90 °C+110 °C (jusqu'à 7500 h) durée d'utilisation limitéePerformances au feumatériau de la gaine : UL 94 V2Résistance chimiquebonne contre les acides, les alcalins, les solvants, les liquides hydrauliques, etc.Résistance à l'hydrolyse et aux microbestrès bonne - selon EN 50363-10-2Résistance à l'eau salée très bonne - selon UL 1309Résistance à l'huile très bonne - selon EN 50363-10-2Résistance à la boue très bonne - selon IEC 60092-360Résistance aux intempéries très bonne - selon HD 605 (VDE 0276-605)Résistance à l'ozone très bonne - selon EN 50396Abrasionconforme à UL 2556-2021 et à VDE 0276-605 uL 2556-2021 et JIS C3005Résistance aux carburants Essence, diesel et kérosène (Jet A-1)Résistance mécaniqueCaractéristiques de la gaine extérieure en PUR:- haute résistance à la traction- haute résistance à la déchirure- haute résistance à l'abrasion- haute résistance à l'entaille- haute résistance au cisaillementAbsence de substances nocivesconformément à la directive RoHS de l'Union européenneDimensionsn° d'articleN° d'âmes x sectionApproximation du diamètre extérieurFigure de cuivrePoids du câble ≈Résistance ohmique max. Ω/kmL340004527 x (35,0 mm² + 6 x 4 x 1,0 mm²)min. 40 mm - max. 41,9 mm2583 kg/km3219 kg/km35,0 mm² : 0,554 Ω/km | 1,0 mm² : 19,5 Ω/kmL340004537 x (50,0 mm²+ 6 x 4 x 1,0 mm²)min. 40 mm - max. 41,9 mm3590 kg/km4123 kg/km50,0mm² : 0,386 Ω/km | 1,0 mm² : 20,0 Ω/kmD'autres dimensions et couleurs sont possibles sur demande.Normes & ApprobationsCERoHSCaractéristiques / Spécifications techniquesCâble d'alimentation symétrique 400 Hz pour installations fixes FEGP dans les aéroportsFaible capacité, résistance de contact minimaleRésistance aux températures : -50°C à +90°C (fixe), -40°C à +90°C (flexible), +110°C (jusqu'à 7500 h)Tension d'essai : jusqu'à 4000 V ACH Sans halogène, conforme RoHSGaine extérieure robuste en PUR, isolation SABIX®Résistance élevée aux produits chimiques, à l'hydrolyse, aux microbes, à l'eau salée, à l'huile, à la boue, aux intempéries, à l'ozone, à l'abrasion et aux carburantsRésistance mécanique élevée : traction, déchirure, abrasion, entaille, cisaillementDisponible en différentes sections et configurations
