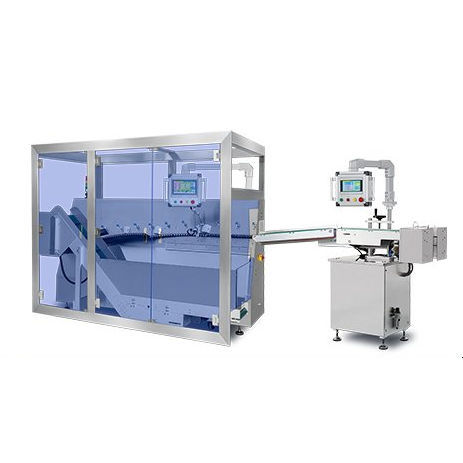

Trieuse pour l'industrie agroalimentaire RD-SS-450Pro

pour l'industrie pharmaceutiqueindustriellepar couleurs

Aperçu du produit
Trieuse et compteur de sachets à entraînement servo conçue pour résoudre les contraintes d'implantation telles que la production sur plusieurs niveaux et l'espace limité entre lignes d'emballage primaire et secondaire. Le système automatisé collecte, organise, sépare et compte des articles désordonnés grâce à un contrôle servo pour un transfert précis et fluide vers les cartonneuses. Il prend en charge des orientations de sortie flexibles (horizontale, verticale ou empilée) pour s'intégrer aux opérations de conditionnement en aval.

Capacités clés

• Collecte, orientation, séparation et comptage automatisés de sachets, poches et cartes blister non ordonnés
• Débit jusqu'à 450 packs (sacs/sachets) par minute
• Commande de mouvement multi-axes avec 11 servomoteurs à entraînement direct pour synchronisation des rouleaux et axes
• Modes de décharge flexibles : transfert horizontal, orientation verticale, empilage par lots
• Retour d'information en temps réel par détection photoélectrique ; intégration vision machine en option pour correction d'orientation
• Rouleaux anti-poussière et antistatiques pour éviter le glissement des sacs
• Conception visant à réduire bruit, usure et déformation du produit ; manutention à faible pression et accumulation douce

Fonctionnement
Le système reçoit une sortie en orientation aléatoire depuis l'équipement en amont dans une trémie d'accumulation à large ouverture et faible inclinaison. Une bande à faible vitesse et un dispositif d'alimentation à commande servo dosent les sachets vers la zone de tri. Des plates-formes à rouleaux haute vitesse avec différences coordonnées de vitesse/direction servo séparent, réorientent et espaçent les articles. Une bande synchrone entraînée par servo avec retour encodeur impose un espacement précis ; des capteurs photoélectriques effectuent le comptage haute vitesse sans contact. Les sorties sont déchargées via des axes servo commandés indépendamment pour une synchronisation précise avec les cartonneuses ou autres machines en aval.

Principaux avantages opérationnels

• Onze servomoteurs haute performance + contrôleur de mouvement centralisé garantissent synchronisation précise et alignement entièrement automatisé
• Traitement multi-stations : alimentation matière, convoyage, alignement, séparation avec contrôle de mouvement et détection photoélectrique
• Probabilité très faible de double-empilage / double-sachage (déclarée inférieure à 0,009 % dans les conditions décrites)
• Appariement dynamique des vitesses entre zones : accumulation lente pour protéger les produits, vitesse de tri variable en zone médiane, zones de comptage et décharge à haute précision
• Prêt à l'intégration : connectivité amont via capteurs de niveau et E/S ; synchronisation aval via suivi servo et bus industriels (ex. EtherCAT, PROFINET)
• Continuité des données : comptages, informations de lot et statut de production transmissibles aux machines aval ou aux plateformes MES pour traçabilité

Applications typiques

• Pharmacie : cartes blister, sachets de poudres/granulés — séparation, comptage et alimentation vers cartonneuses automatiques
• Agroalimentaire : sachets d'assaisonnement, sachets de sauce, pochettes-snack pour cartons multi-pack ou conditionnement en caisse
• Hygiène & cosmétique : sachets de masques, échantillons, lingettes humides nécessitant une manipulation délicate
• Médical & industriel : sachets stériles, kits de diagnostic et petits paquets industriels nécessitant haute précision et traçabilité

Principales pièces / modules (illustratif)

• Trémie d'accumulation avec bande lente et détection de niveau
• Plate-forme de tri à rouleaux haute vitesse avec plusieurs axes servo
• Bande d'espacement synchrone entraînée par servo avec retour encodeur
• Capteurs photoélectriques pour le comptage
• Système vision en option pour détection et correction d'orientation
• Module anti-empilage / mécanismes anti-stacking
• IHM pour sélection de modes et contrôle du système (orientation de décharge, taille de lot, etc.)

Caractéristiques / spécifications techniques

• Modèle : RD-SS-450Pro (référence utilisée dans le texte produit)
• Débit maximal : Jusqu'à 450 sacs/min
• Application adaptée : Sacs durs/mous ou pochettes pour emballer cartes blister et autres matériaux
• Dimensions acceptées des sachets : Longueur ≤ 185 mm ; Largeur ≤ 110 mm
• Taux de précision : > 99,97 %
• Poids (machine) : 1000 kg
• Dimensions (L x l x H) : 3 840 x 1 060 x 1 700 mm
• Entraînements & contrôle : Onze servomoteurs à entraînement direct avec système de contrôle servo multi-axes haute précision ; contrôleur de mouvement centralisé
• Capteurs & retours : Capteurs photoélectriques pour comptage ; systèmes de retour de détection en temps réel ; caméras vision en option
• Caractéristiques de manutention : Rouleaux anti-poussière et antistatiques ; modes de transfert à pression nulle pour minimiser bourrages et dommages produits
• Garantie : 3 ans de garantie, 1 an de pièces gratuites (tel qu'énoncé)
