Logiciel d'analyse de matériau Qpix Control2

Aperçu

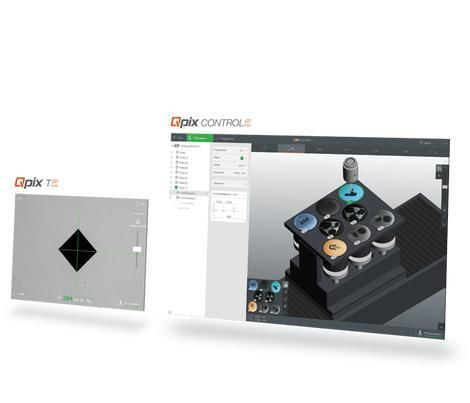

Qpix Control2 est un logiciel de nouvelle génération pour l'essai de dureté, proposant la gestion d'échantillons, l'affichage image en direct et le 3D‑Smartview. Conçu avec les retours clients pour assurer une prise en main rapide, il offre un guidage contrôlé de la tête d'essai avec réglage de hauteur automatique et mesurage sans contact, une intégration complète des porte‑échantillons Qness, compatibilité CAO pour l'imagerie 3D des pièces et plusieurs éléments de contrôle 3D et angles de vue.

Convient pour

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Principales fonctionnalités

• 3D Smartview : plusieurs éléments de contrôle 3D et angles de vue aisément compréhensibles
• Technologie CAS (Collision Avoidance System) : calcule en 3D les mouvements prévus pour protéger les éléments mécaniques
• Tête d'essai contrôlée avec réglage de hauteur automatique et mesurage sans contact
• Compatibilité CAO pour l'imagerie 3D des composants
• Intégration complète des porte‑échantillons Qness et déplacement automatique de la machine à la hauteur du porte‑échantillons
• Imagerie automatique des échantillons (avant et après les séquences d'essai)

Flux opératoire — 3 étapes vers le résultat

• 1. Charger les échantillons : la machine se positionne automatiquement à la hauteur du porte‑échantillons et prend une image de l'échantillon
• 2. Charger une rangée : SRS (Speedy Row Set‑up) — glisser la rangée de points d'essai à la position souhaitée ; Auto‑Snap corrige automatiquement le point de départ
• 3. Lancer la séquence d'essai : exécutée selon les normes applicables d'essai de dureté

Fonctions série et gestion des données

• Gestion multi‑échantillons : traiter plusieurs échantillons simultanément, y compris des types mixtes dans un même moule
• Gestion de modèles : présentation graphique des modèles stockés avec descriptions détaillées et guides sélectionnables
• Optimum Stop et modes d'essai économes en temps (par ex. « réaliser toutes les empreintes puis évaluer »)
• Gestion professionnelle des données : protocole et présentation configurables, options de structuration des données d'articles d'essai et contenu d'export/protocole paramétrable
• Gestion avancée des blocs d'essai et Qness Calibration Manager avec rappels pour les contrôles et ajout simplifié des résultats aux profils statistiques

Fonctions spécialisées

• Outils pour échantillons de soudure : tests en lignes polygonales, marquage et cercles guides pour un positionnement précis dans les zones affectées thermiquement
• Fonctions frittage : regroupement des points d'essai pour calculer des moyennes et suppression des anomalies dans les profils de dureté
• Calcul prédictif des points d'essai : affiche la taille d'empreinte attendue et avertit lorsque les points sont trop proches
• Fonction image panorama : images nettes pour pièces très petites à très grandes ; imagerie automatique programmable

Spécifications techniques

• Nom / modèle du logiciel : Qpix Control2
• Collision Avoidance System (CAS) pour le pré‑calcul des mouvements
• Réglage automatique de la hauteur de la tête d'essai et mesurage sans contact
• Compatibilité CAO et prise en charge de l'imagerie 3D des composants
• Imagerie panorama pour caméras d'échantillons et de mesure ; imagerie programmable avant/après
• Gestion de modèles avec présentation graphique et guides sélectionnables
• Fonctions série : gestion multi‑échantillons, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Gestion des données : protocoles et formats d'export configurables, intégration aux profils statistiques
• Modules optionnels : Edge Recognition, Contour Scan, 2D/3D Mapping
• Support d'essais spécialisés : outils pour échantillons de soudure, fonctions frittage, calcul prédictif des empreintes
• Compatible avec les duromètres de la série Qness (voir la liste « Convient pour »)
