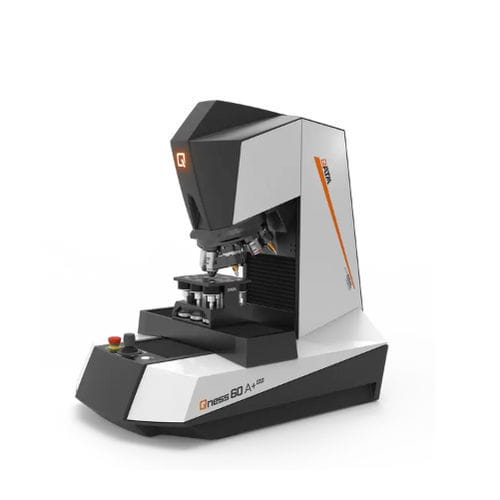

Duromètre Rockwell Qness 60 A+ EVO

BrinellVickersde paillasse

Introduction Le Qness 60 A+ EVO est un duromètre de laboratoire combinant les essais Vickers, Knoop, Brinell et Rockwell avec une microscopie intégrée de pointe. La variante EVO offre des séquences automatisées et un positionnement XYZ haute précision sur échelles en verre, permettant des séries de mesures automatisées importantes et un débit d'échantillons élevé. Les appareils QATM s'intègrent à la plateforme IoT Verder Scientific pour la surveillance à distance, les notifications en temps réel, les sauvegardes et les mises à jour logicielles automatiques.

Avantages produit

• Large plage de forces d'essai : 0,25 gf – 62,5 kgf
• Pack prêt à l'essai avec pénétrateur Vickers certifié ASTM+DAkkS et objectifs HQ 5x / 20x / 50x
• Tourelle motorisée dynamique à 8 positions pour outils et objectifs
• Logiciel Qpix Control2 avec workflow en 3 étapes et concept d'opération 3D

Caractéristiques clés

• Activation modulaire des fonctions de microscopie Qpix INSPECT
• Cycles d'essai et d'analyse entièrement automatisés et non supervisés
• Contrôle des axes XYZ avec système de mesure optique en trajet direct (précision de position de table ±0,2 µm)
• Variante A+ uniquement : caméra d'image d'échantillon intégrée avec acquisition automatique (champ 52 x 39 mm)
• Optique verticale avec éclairage Koehler, LED blanche et diaphragme motorisé pour un contraste optimal
• Collision Avoiding System (CAS) pour protection prédictive des mouvements 3D
• Concept à double axe Z : approche dynamique rapide et positionnement haute résolution pour l'application de la charge et la mise au point
• Changeur d'outil 8 positions incliné à 20° pour une meilleure visibilité de la zone d'essai ; porte-indentateurs modulaires pour rétrofit plug-and-play (Brinell, Knoop)
• Glissière optionnelle grande pour table étendue (300 x 120 mm) et hauteur d'essai augmentée (jusqu'à 260 mm)
• Affichage d'état rétroéclairé et éclairage LED de l'espace d'essai (A+ fournit un éclairage uniforme pour l'imagerie)

Microscopie et analyse Qpix INSPECT et Qpix Control2 fournissent des outils intégrés de microscopie et d'évaluation incluant analyse de phase, détermination de la taille des particules, mesure d'épaisseur de couche, mesure de cordon de soudure et cartographies de dureté 2D/3D. Fonctions prises en charge : reconnaissance automatique des indentations, assemblage d'images haute résolution (HRI), dimensionnement automatique des objets et plusieurs modes d'évaluation.

Logiciel & Connectivité Qpix Control2 est une interface PC de nouvelle génération avec workflow en 3 étapes (Charger échantillons / Charger ligne / Démarrer). La connectivité IoT Verder Scientific intégrée permet la surveillance en temps réel, les notifications, les sauvegardes et mises à jour automatiques. Les interfaces Qconnect offrent de larges options d'export (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA, etc.).

Consommables & Accessoires QATM propose des blocs d'étalonnage certifiés, une gamme d'objectifs (XLED et HQ), des porte-échantillons (1/4/8 positions), des prismes et des étaux optimisés pour le débit série et un serrage répétable. Blocs d'étalonnage calibrés DAkkS et logiciel de gestion de calibration disponibles pour les opérations de calibration périodique conformes aux normes.

Caractéristiques techniques

• Plage de forces d'essai : 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Méthodes d'essai : Vickers, Knoop, Brinell, Rockwell
• Séquence d'essai : Entièrement automatisée / application électronique de la force
• Axe Z : Dynamique, automatisé (technologie CAS)
• Course de l'axe Z : 150 mm (option : 260 mm)
• Profondeur de gorge : 170 mm
• Positions outils : changeur motorisé 8 positions (max. 3 modules d'essai de dureté, max. 7 objectifs)
• Système caméra : CMOS couleur 5 MPixel, USB 3.0
• Système optique : microscope vertical avec éclairage Koehler ; diaphragme motorisé
• Objectifs : XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (options Achromat standard et HQ semi-apochromat ; XLED optimisé pour Brinell)
• Champ de vision (selon équipement) : 0,074 x 0,055 mm (100x) à 2,80 x 2,10 mm (XLED 2)
• Caméra d'image échantillon (A+) : CMOS couleur 5 MPixel, USB 3.0 | Champ 52 x 39 mm
• Enclume d'essai / table XY : table croisée automatique
• Taille de la table : 150 x 120 mm (option : 300 x 120 mm)
• Précision de positionnement : ±0,2 μm
• Parcours de la table croisée : X 150 x Y 150 mm (option X 300 x Y 150 mm)
• Éléments de contrôle : Arrêt d'urgence, bouton Start, joystick X/Y/Z
• Logiciel : Qpix Control2
• Poids maxi de la pièce : 50 kg
• Poids de l'appareil de base : 60 kg
• Équipement de base inclus : pénétrateur Vickers (ASTM + DAkkS), objectifs HQ 5x, HQ 20x, HQ 50x
• Interfaces : 1 × USB 3.0
• Alimentation : 100 – 240 V ~1/N/PE, 45-65 Hz
