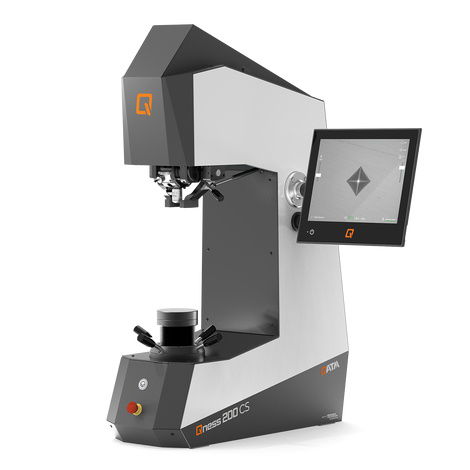

Duromètre Rockwell Qness 200 CS

BrinellVickersKnoop/Vickers

Introduction
Le Qness 200 CS est un duromètre macro compact, conçu pour les pièces de petite et moyenne taille. Il associe un tête d'essai fixe, une broche mobile et une tourelle de précision à cinq positions, et propose des cycles d'essai automatisés avec application électronique de la charge et contrôle en boucle fermée pour des résultats reproductibles.

Méthodes d'essai et application de la force

• Prise en charge des méthodes Brinell, Rockwell, Vickers et Knoop, ainsi que des essais sur plastiques.
• Conversions intégrées aux normes : DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140.
• Séquences d'essai entièrement automatisées avec application électronique de la charge et contrôle en boucle fermée.

Conception et ergonomie

• Châssis soudé en acier avec habillages en tôle, adapté aux environnements industriels.
• Encombrement réduit avec changeur d'outils horizontal 5 positions pour un changement rapide des méthodes.
• Mainteneur pivotant et éléments de serrage interchangeables pour accéder aux positions d'essai difficiles.
• Écran tactile capacitif ultra-plat 12", réglable en hauteur et inclinaison pour une utilisation ergonomique.

Optique et imagerie

• Caméra couleur Ethernet 5 MP pour un transfert d'image stable et une installation flexible du PC.
• Modules d'éclairage XLED et objectifs XLED (XLED 2, XLED 5) pour un éclairage direct et large surface, améliorant l'évaluation des empreintes Brinell sur matériaux tendres.

Praticité et manutention

• Système de changement rapide d'indenteur sans outil pour des remplacements rapides.
• Large choix d'enclumes et de prismes pour pièces de grande taille, sphériques ou irrégulières.
• Guidage de broche sur roulement à rouleaux pour un réglage précis de la hauteur de table ; fixation de table Ø 25 mm (adaptateur 3/4 in disponible).

Vidéo produit
Une vidéo produit et une démonstration MP4 sont disponibles présentant l'utilisation et les fonctionnalités du Qness 200 CS.

Caractéristiques techniques

• Modèle : Qness 200 CS
• Plage de forces d'essai : 0,5 - 187,5 kg (4,9 - 1839 N)
• Positions d'outil : 5 (changeur intégré)
• Logiciel : Qpix T2
• Réglage de hauteur : manuel / broche
• Hauteur d'essai : 250 mm
• Portée (projection) : 238 mm
• Table d'essai : Ø 100 mm (standard)
• Poids maximum de la pièce : pratiquement illimité
• Poids de l'appareil de base : 132 kg
• Séquence d'essai : entièrement automatisée / application électronique de la force
• Système caméra / transfert d'image : 5 MP Industrial Ethernet
• Système d'exploitation / Stockage : Windows 11 IoT / 128 GB SSD
• Ports : 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objectifs (exemples) : XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x
• Champ de vue (selon optique) : 0,113 x 0,084 mm (100x) à 4,24 x 3,18 mm (XLED2)
• Résolution de mesure de profondeur directe : 0,05 μm
• Normes (exemples) : Brinell DIN EN ISO 6506 / ASTM E-10 ; Rockwell DIN EN ISO 6508 / ASTM E-18 ; Vickers DIN EN ISO 6507 / ASTM E-92 / ASTM E-384 ; Knoop DIN EN ISO 4545 / ASTM E-92 / ASTM E-384 ; Plastiques DIN EN ISO 2039
• Options : protection collision, laser croisé, diverses enclumes/prismes, connexions de données, lecteur code-barres/QR, piédestal, interfaces Qconnect/IoT et formats d'export (XML, CSV, Q-DAS, LIMS, OPC UA).
