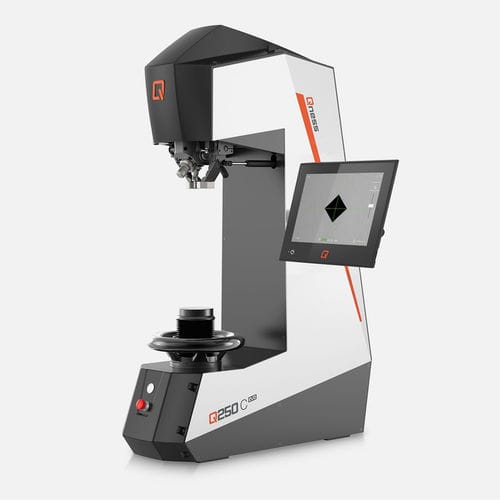

Duromètre Rockwell Qness C EVO series

BrinellVickersKnoop/Vickers

Présentation
La série QATM Qness 250/750/3000 C EVO est un ensemble de durmètres multi‑méthodes pour Brinell, Knoop, Rockwell et Vickers. Le bâti en C avec tête d'essai fixe et vis élévatrice mobile convient aux petites éprouvettes et aux hauteurs d'échantillon jusqu'à 395 mm (version C) ou 175 mm (version CS).

Vidéo produit

• Vidéo intégrée montrant l'utilisation, le changement d'outil et l'interface utilisateur.

Changement de méthode plus rapide

• Tourelle optionnelle avec axe de rotation à 15°, jusqu'à 8 positions d'outil dans une unité compacte ; porte‑outil standard à 2 positions.
• Éléments de maintien fermés sur trois côtés pour un serrage sécurisé des petites pièces autour du point d'essai.

Caractéristiques de l'appareil

• Réglage de la hauteur de table par guidage de vis ultra‑précis sur roulements ; montage de table Ø25 mm (adaptateur 3/4" en option).
• Niederhalter pivotant manuellement ou motorisé avec éléments de serrage interchangeables.
• Large gamme de tables d'essai et d'enclumes/prismes pour pièces volumineuses, sphériques ou irrégulières.
• Système de changement rapide d'indenteur sans outils avec verrouillage rapide.

Optique et éclairage

• Système de microscope universel couvrant des champs visuels de 0,1 mm à 8 mm avec illumination uniforme.
• Objectifs XLED Brinell pour un éclairage direct et étendu afin de garantir des mesures Brinell reproductibles.

Performance et temps de cycle

• Paramètres d'essai optimisés, PC Windows 11 IoT, autofocus réduit et évaluation d'image accélérée pour des temps de cycle plus courts.

Caméra, écran et commandes

• Caméra industrielle Ethernet 5 MP de série ; écran tactile capacitif 12" réglable sur rotule ; mode plein écran Qpix T2.

Logiciel, connectivité et IoT

• Livré avec Qpix T2 (option Qpix Control 2 M) ; intégration Qconnect et plateforme Verder Scientific IoT pour surveillance, notifications et sauvegardes automatiques.
• Formats d'export et interfaces étendus (REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q‑DAS, AMS IE, IOT, LIMS, OPC UA, ERP).

Normes et méthodes prises en charge

• Prend en charge Brinell, Vickers, Rockwell, Knoop et essais Plastiques. Conversions intégrées selon DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140.

Applications

• Conçu pour les essais de dureté en laboratoire et en production sur métaux, plastiques et pièces de formes complexes.

Caractéristiques techniques

• Méthodes : Brinell, Vickers, Rockwell, Knoop, Plastiques
• Plage de force : Qness 250 C : 1–250 kg (9,81–2450 N) ; Qness 750 C : 0,3–750 kg (2,94–7358 N) ; Qness 3000 C : 0,3–3000 kg (2,94–29430 N)
• Réglage hauteur : manuel / vis
• Hauteur d'essai / profondeur de gorge : 395 / 220 mm
• Enclume d'essai : Ø100 mm
• Poids maxi pièce : illimité
• Poids machine de base : 300 kg
• Séquence d'essai : entièrement automatique / commande électronique de la force
• Caméra : 5 MP Ethernet industriel (jusqu'à 270 IPS)
• Positions d'outils : 2 (standard) ou 8 (changeur d'outils)
• Logiciel : Qpix T2 (option Qpix Control 2 M) ; OS : Windows 11 IoT ; Stockage : 128 GB SSD
• Interfaces : 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objectifs : XLED 1/2/5, 5x, 10x, 20x, 50x, 100x
• Champs de vision : de 0.113 x 0.084 mm (100x) à 7.98 x 5.97 mm (XLED 1)
• Écran : 12" tactile capacitif
• Alimentation : 230~1/N/PE ou 110~1/N/PE ; Consommation max ~480 W
• Options : piédestal, protection anti‑collision, laser croisé, enclumes, prismes, lecteur code‑barres/QR, garde transparent et accessoires
