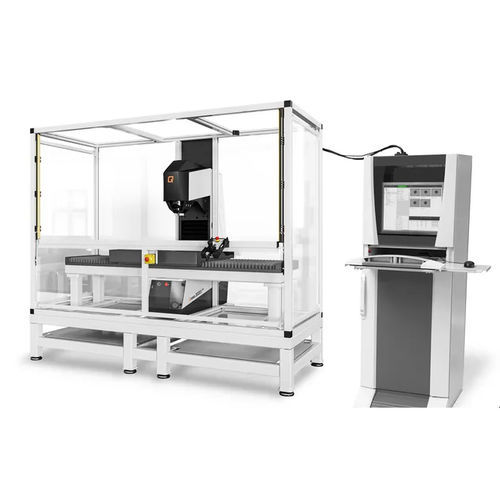

Duromètre Rockwell QATM

BrinellVickersmanuel

Vue d'ensemble
Manuel ou entièrement automatisé, QATM conçoit des systèmes d'essai de dureté sur mesure pour des géométries de pièces complexes et des environnements de production exigeants. Les solutions vont de machines autonomes à des unités en ligne et grands portails. Grâce à des patrons d'essai coordonnés, des dispositifs de fixation et des logiciels, QATM cartographie des composants de petites à très grandes dimensions, optimise les cadences et standardise les programmes d'essai selon les besoins clients.

Quels avantages avec QATM ?

• Un testeur de dureté parfaitement adapté à votre application
• Méthodes de fabrication avancées et fort niveau d'intégration verticale
• Conseil applicatif et formations techniques sur mesure
• Développement interne de logiciels et d'instruments pour une intégration fluide

Trouvez votre solution sur mesure avec nous !
QATM mobilise des équipes d'experts dédiées à la conception et à la livraison de la solution la mieux adaptée à chaque application et contrainte de production.

Exemples d'applications & Solutions réalisées

• Usinage automatique et essai Brinell entièrement automatique — BHT-M : Machine de base QATM avec usinage additionnel pour la préparation du point d'essai ; conçue pour pièces grandes/ lourdes ; méthode typique HBW10/3000 (autres charges possibles) ; évaluation d'image assistée par IA ; affichage du point d'essai par laser croisé ; commande Siemens S7 ; temps de cycle env. 90 s par point ; hauteurs et options de projection importantes.
• Usinage automatique et essai Brinell pour pneumatiques — BHT-M wheel : Adaptée aux roues/pneus jusqu'à grands diamètres (ex. jusqu'à 1200 mm) ; versions autonome simplifiée ou entièrement automatisée ; évaluation d'image avec IA ; chargement manuel possible sur certaines configurations.
• Testeur de dureté Rockwell semi-automatique — RHT 800 / 1200 : Pour petites et grandes pièces, prend en charge toutes les méthodes Rockwell ; tête d'essai mobile en vertical ; laser croisé pour le positionnement ; commande QPix TE ; temps de cycle env. 20 s par point ; hauteurs d'essai 800/1200 mm.
• Testeur de dureté Brinell semi-automatique — BHT 1000 / 1500 : Pour pièces de grand format ; toutes méthodes Brinell ; axes verticaux et de rotation électriquement motorisés ; commande QPix T2 ; temps de cycle env. 35 s par point ; hauteurs et portée configurables.
• Testeur de profondeur de couche direct — DCM 1000 : Détermination rapide et non destructive de la profondeur de couche (résultats en ~1 minute) ; plusieurs versions avec différentes hauteurs d'essai et configurations de table pour tests en ligne ou par lots.
• Évaluation d'image portable — Qmobile : Unité mobile d'évaluation d'image avec logiciel QPix T2 pour évaluation Brinell conforme aux normes ; unité industrielle sur tablette avec microscope/XLED intégré pour essais sur site.
• Grands portails sur mesure, systèmes spéciaux en ligne et passerelles mobiles : Portails fixes ou mobiles pour tôles, pièces moulées, barres/tubes, blocs d'acier et composants surdimensionnés ; options : convoyeurs à rouleaux, tables indexées, chargement/déchargement robotisé et nids dédiés pour production en série.

Caractéristiques techniques

• Méthodes prises en charge : Brinell (HBW, exemples jusqu'à HBW10/3000), Rockwell (toutes les échelles Rockwell), Vickers (si applicable)
• Évaluation d'image : QPIX T2 / QAI avec mesure assistée par IA
• Affichage du point d'essai : Laser croisé pour positionnement précis
• Systèmes de commande : Siemens S7 en plusieurs configurations
• Temps de cycle (exemples) : env. 90 s (BHT-M, 1 point), env. 35 s (BHT 1000/1500, 1 point), env. 20 s (RHT, 1 point), jusqu'à cycles de quelques secondes pour machines inline spécialisées
• Hauteurs d'essai / portée : configurables par machine (ex. 175 mm à 1500 mm et plus pour solutions portail)

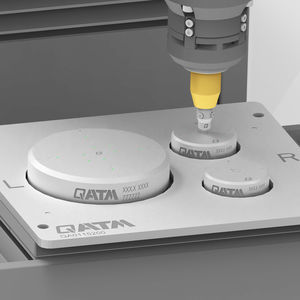

• Automatisation & manutention : unités d'usinage pour préparation des points, extraction automatique des copeaux, stations d'étalonnage automatiques, convoyeurs motorisés, tables indexées, chargement/déchargement robotisé, intégration de ponts ou palans
• Sécurité / enceintes : Enceinte CE ou option scanner de sécurité CE
• Marquage & sortie : Marquage laser (QR code ou résultat de mesure), sortie des données via interfaces industrielles standard
• Solution portable : Qmobile pour évaluation sur le terrain avec tablette industrielle et interfaces de données
• Portée sur mesure : Solutions autonomes, en ligne, automatisées, portail et clefs en main adaptées aux exigences clients
