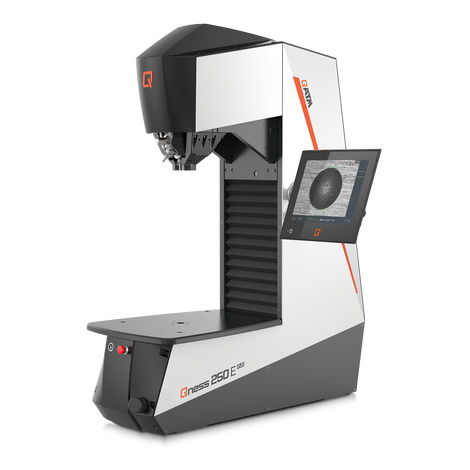

Duromètre Rockwell Qness E EVO series

BrinellVickersKnoop/Vickers

Introduction
Duromètre macro universel adapté aux laboratoires et aux environnements industriels. Le support fixe des composants et la table d'essai extra-large permettent de mesurer la dureté de très grands pièces. La version E est équipée d'une tête d'essai motorisée à commande dynamique. L'appareil assure le serrage d'éprouvettes de tailles très diverses, avec une force de serrage adaptée à la méthode d'essai. Hauteur maximale d'essai : 510 mm. Force de serrage maximale (version E) : jusqu'à 3500 kg.

Caractéristiques clés

• Réglage dynamique de la hauteur avec commande par potentiomètre (8 mm/s) et dispositif de sécurité à deux mains en option pour des mouvements jusqu'à 17 mm/s.
• Changeur d'outils compact 8 positions (angle d'axe 15°) pour un changement rapide entre outils Brinell, Knoop, Rockwell et Vickers.
• Niederhalter pivotant pour un accès facilité aux positions d'essai difficiles d'accès ; les éléments de serrage sont facilement échangeables et adaptables.
• Reconnaissance de la pièce avec réglage motorisé de la hauteur et capteurs pour détecter la pièce et réduire la vitesse de serrage afin de protéger la machine et la pièce.
• Sécurité de serrage maximale grâce à un moteur asynchrone haute performance (version E) avec adaptation automatique du serrage au-delà de la force d'essai.
• Cadre machine rallongé en option pour hauteurs d'essai supérieures à 510 mm (dimensions personnalisées disponibles).
• Éclairage XLED et objectifs d'évaluation XLED Brinell pour une analyse précise et reproductible des empreintes Brinell sur différents matériaux.
• Système caméra industriel Ethernet 5 MP (jusqu'à 270 ips) et technologie caméra Ethernet moderne pour une transmission stable et placement distant du PC.
• Écran tactile capacitif 12 pouces, inclinable et réglable en hauteur pour une utilisation ergonomique ; logiciel Qpix T2 (option Qpix CONTROL 2 M).
• Améliorations de la série EVO : PC Windows 10/11 IoT plus rapide, autofocus et évaluation d'image raccourcis, temps de cycle réduits et fonctionnement plus silencieux.

Logiciel & connectivité

• Logiciel Qpix T2 (option Qpix CONTROL 2 M) pour le pilotage des essais et l'évaluation.
• Intégration à la plateforme IoT Verder Scientific (VS IoT) pour la surveillance à distance, notifications en direct, sauvegardes automatiques et mises à jour logicielles gratuites/automatiques.
• Interface Qconnect pour connectivité Industrie 4.0 : REPORT, PDF, XML, CSV, Q-DAS, IOT, LIMS, OPC UA, intégrations ERP, etc.

Flexibilité des méthodes d'essai

• Compatibilité Brinell, Vickers, Rockwell et Knoop ainsi que pour les essais sur plastiques.
• Positions d'outil : 2 positions standard ou changeur d'outils 8 positions en option pour multiplier les méthodes sans changement manuel d'outil.

Caractéristiques techniques

• Méthodes d'essai prises en charge : Brinell, Vickers, Rockwell, Knoop, Plastiques.
• Plage de forces d'essai : Qness 250 E EVO : 1 - 250 kg (9.81 - 2450 N) ; Qness 750 E EVO : 0.3 - 750 kg (2.94 - 7358 N) ; Qness 3000 E : 0.3 - 3000 kg (2.94 - 29430 N).
• Réglage de la hauteur : moteur électrique/asynchrone.
• Hauteur d'essai (max) / Profondeur d'encaissement : 510 mm / 320 mm.
• Table d'essai (surface) : 584 x 450 mm.
• Poids maxi de la pièce : illimité (capacité de serrage pour pièces très lourdes/encombrantes ; force de serrage jusqu'à 3500 kg en version E).
• Poids de la machine de base : 500 kg.
• Séquence d'essai : entièrement automatique avec contrôle électronique de la force.
• Système caméra / transfert d'image : 5 MP Ethernet industriel ; jusqu'à 270 ips.
• Positions d'outil : 2 (standard) ou 8 en option (changeur).
• Logiciel : Qpix T2 (option : Qpix CONTROL 2 M).
• Système d'exploitation / Stockage : Windows 11 IoT / 128 GB SSD.
• Interfaces de données : 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort.
• Objectifs / plages optiques : XLED 1, XLED 2, XLED 5, plus objectifs standard 5x, 10x, 20x, 50x, 100x.
• Champ visuel (selon objectifs) : de 0.113 x 0.084 mm (100x) jusqu'à 7.98 x 5.97 mm (XLED 1).
• Affichage : écran tactile capacitif 12 pouces.
• Alimentation : 230~ 50-60Hz 1/N/PE (option : 110~ 1/N/PE).
• Puissance maximale : ~1230 W.
• Options supplémentaires : piédestal design, protection anti-collision, laser de croisement, tables d'essai additionnelles, prismes, options d'automatisation/connexion de données, lecteur code-barres/QR, garde anti-collision transparente, cadre étendu pour hauteur d'essai augmentée, etc.
