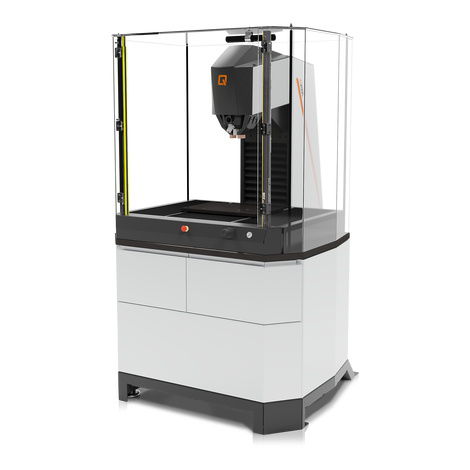

Duromètre Rockwell Qness A+ EVO series

BrinellVickersKnoop/Vickers

Introduction
Les variantes A et A+ de la série Qness 250 / Qness 750 / Qness 3000 EVO sont des duromètres macro entièrement automatisés conçus pour des flux de travail en série et en laboratoire. Le contrôle 3 axes entièrement automatisé permet d'essayer des échantillons de hauteurs différentes. L'axe Z, équipé d'un moteur asynchrone, assure des forces de serrage allant jusqu'à 3 200 kg pour la fixation sécurisée de pièces lourdes.

Avantages produit

• Commande précise de la tête d'essai par moteur asynchrone
• Progression automatique XYZ pour différentes hauteurs d'échantillon
• Armoire de base et dispositifs de sécurité intégrés au design
• Options de maintien fixe ou basculant pour une sécurité de serrage maximale
• Acquisition d'image de haute qualité avec caméras CMOS industrielles
• Logiciel Qpix Control2 avec éléments de contrôle 3D intuitifs
• Variante A+ uniquement : caméra d'aperçu de l'échantillon avec acquisition d'images automatique

Objectifs d'évaluation Brinell XLED
Les modules d'éclairage XLED améliorent l'analyse des empreintes Brinell. L'éclairage direct et large des objectifs XLED garantit des images d'empreintes précises et reproductibles, indépendamment du matériau et de la dureté, et évite les artefacts observés avec des objectifs standard.

Optique et caméra
La série EVO utilise un système de microscope universel couvrant des gammes visuelles de 0,1 mm à 8 mm avec illumination uniforme et fort contraste sans bords sombres. Des caméras couleur Ethernet CMOS industrielles 5 mégapixels offrent une transmission stable et permettent la configuration distante depuis un PC.

Méthodes d'essai et plage de forces
Le système prend en charge les méthodes Brinell, Vickers, Rockwell et Knoop ainsi que les essais sur plastiques. Plages de forces selon modèle : Modèle 250 A+ : 1–250 kg (9,81–2450 N) ; Modèle 750 A+ : 0,3–750 kg (2,94–7358 N) ; Modèle 3000 A+ : 0,3–3000 kg (2,94–29430 N). Conversions intégrées conformes DIN EN ISO 18265, DIN EN ISO 50150 et ASTM E140.

Automatisation et manutention
Glissière XY motorisée, robuste et entièrement automatique, avec entraînement de positionnement haute précision et joystick dynamique pour le contrôle des trois axes. Surface de support motorisée utilisable 450 x 300 mm. Changeur d'outils innovant à 8 positions (pas de rotation 15°) pour réduire les temps de changement d'outillage.

Gestion de la hauteur, serrage et sécurité
La hauteur Z pour chaque point d'essai XY peut être sélectionnée individuellement et adaptée automatiquement entre des échantillons de hauteurs différentes. Le CAS (Collision Avoiding System) protège les organes mécaniques par des calculs prédictifs de mouvement 3D. La reconnaissance brevetée des pièces réduit automatiquement la vitesse d'approche. Les versions A/A+ disposent d'un moteur à induction haute performance permettant des forces de serrage jusqu'à 3 200 kg ; options d'appui fixe ou basculant motorisé pour s'adapter aux différentes méthodes d'essai (par ex. Rockwell, Brinell).

Fonctions spéciales

• Caméra d'aperçu de l'échantillon (A+) : enregistre des images d'ensemble de la table pour la documentation et les protocoles
• Reconnaissance des bords : adaptation automatique du point de départ des rangées d'essai aux bords de l'échantillon pour une automatisation accrue en essais série
• Support basculant : permet l'essai lorsque la surface d'essai n'est pas parallèle au support
• Supports/modules spécialisés disponibles (Jominy, essais sur tubes, cycles automatisés conformes aux normes)

Logiciel et connectivité
Qpix Control2 propose une interface PC intuitive avec commandes orientées 3D : réglage automatique de la hauteur, exploration sans contact, compatibilité CAD et gestion avancée des programmes d'essai. Qpix Control2 s'intègre à la plateforme Verder Scientific IoT pour surveillance à distance, notifications en temps réel, sauvegardes et mises à jour automatiques. Qconnect permet la connectivité inter‑appareils et prend en charge REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA et intégrations ERP.

Caractéristiques techniques

• Méthodes d'essai prises en charge : Brinell, Vickers, Rockwell, Knoop, Plastiques
• Plage de forces : Modèle 250 A+ : 1 - 250 kg (9,81 - 2450 N) ; Modèle 750 A+ : 0,3 – 750 kg (2,94 – 7358 N) ; Modèle 3000 A+ : 0,3 - 3000 kg (2,94 - 29430 N)
• Caméra d'aperçu : 5 mégapixels (variante A+)
• Réglage de la hauteur : électrique via moteur asynchrone
• Hauteur d'essai / profondeur de gorge : 362 / 320 mm
• Enclume / axe croisé : motorisé 450 x 297 mm
• Course : X 460 / Y 350 mm
• Poids pièce maximal : illimité (selon système)
• Poids machine (base) : 695 kg
• Alimentation : 230~ 50-60 Hz 1/N/PE (option : 110~ 1/N/PE)
• Consommation max. : ~1680 W
• Logiciel : Qpix Control2
• Interfaces : 1x RJ45 (Ethernet)
• Accessoires / options : XLED1/XLED2/XLED5 ; objectifs d'éclairage 5x, 10x, 20x, 50x, 100x ; pénétrateurs (Vickers, Rockwell, Brinell) ; appui fixe ou basculant ; feu signal ; supports spécialisés pour Jominy/essais sur tubes ; changeur d'outils 8 positions
