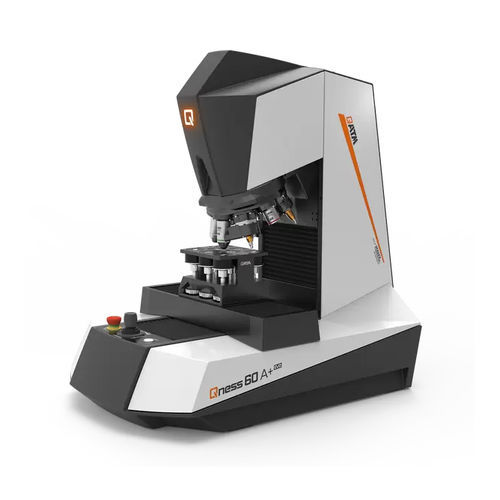

Duromètre Rockwell Qness 10 / 60 A+

BrinellVickersde paillasse

Introduction
Le modèle Qness 10/60 A+ associe les essais Vickers, Knoop, Brinell et Rockwell (option) à la microscopie intégrée dans un seul système de laboratoire automatisé. La variante A+ ajoute une caméra d'échantillon intégrée, un positionnement XYZ de haute précision et des cycles d'essais non surveillés à haut débit. L'intégration à la plateforme IoT de Verder Scientific permet la surveillance à distance, les notifications en temps réel et les mises à jour logicielles automatiques.

Avantages produit

• Large plage d'efforts d'essai de 0,25 g à 62,5 kgf couvrant micro et macro
• Package Prêt à Tester avec empreinte Vickers certifiée ASTM + DAkkS et objectifs 5x/20x/50x
• Tourelle motorisée 8 positions pour changements rapides d'outils et d'objectifs
• Logiciel Qpix Control2 avec interface 3D et génération de rapports intégrée

Caractéristiques clés

• Activation modulaire des fonctions de microscopie et d'analyse Qpix INSPECT
• Cycles d'essai et d'analyse entièrement automatisés et sans opérateur
• Contrôle des axes XYZ avec mesure optique directe du chemin (précision de position du plateau ±2 µm)
• Variante A+ uniquement : caméra d'échantillon intégrée pour acquisition automatique d'images (champ 52 x 39 mm)

Système optique
Optique développée par QATM avec éclairage Köhler et diaphragme d'ouverture motorisé pour des images de qualité microscope adaptées aux essais de dureté et à la documentation grandissement élevé. Concept optique optimisé pour les essais Brinell avec objectifs XLED spécifiques.

Microscopie et analyse (fonctionnalités Qpix INSPECT)

• Analyse de phases : dimensionnement automatique des objets d'image avec résultats en pourcentages ou valeurs de surface nominatives
• Détermination de la taille des particules : méthodes de sections linéaires et circulaires, sorties sous forme de tableaux et graphiques
• Mesure d'épaisseur de couche : jaugeage semi-automatique des couches horizontales, verticales et radiales
• Mesure de cordon de soudure : évaluation normalisée avec modèles pour épaisseur de gorge, renfort, pénétration, évaluation automatique OK/KO et génération de rapport
• Imagerie haute résolution : assemblage HRI pour documentation de grandes surfaces

Logiciels et connectivité

• Qpix Control2 : logiciel PC avec éléments de contrôle 3D, compatibilité CAO et génération de rapports
• Intégration Verder Scientific IoT : surveillance distante en temps réel, notifications et mises à jour logicielles automatiques
• Qconnect / Industrie 4.0 : export PDF, XML, CSV, Q-DAS, LIMS, OPC UA et autres interfaces

Méthodes d'essai et plage d'efforts

• Méthodes prises en charge : Vickers, Knoop, Brinell et Rockwell (option)
• Application de force électronique et entièrement automatisée couvrant les gammes micro et macro

Caractéristiques techniques

• Plage d'efforts : Qness 10 A+ : 20 gf – 10 kgf (0,196 – 98,07 N) ; Qness 60 A+ : 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Méthodes : Vickers, Knoop, Brinell, Rockwell (option)
• Séquence d'essai : entièrement automatisée, commande électronique de l'effort
• Axe Z : commande dynamique automatisée avec CAS (Collision Avoiding System)
• Course axe Z : 150 mm (option 260 mm)
• Profondeur de gorge : 170 mm
• Positions d'outil : tourelle motorisée 8 positions (max. 3 modules d'essai, max. 7 objectifs)
• Système caméra : 5 MP CMOS couleur USB 3.0 (principale) ; caméra d'échantillon (A+) : 5 MP CMOS couleur USB 3.0 ; champ 52 x 39 mm
• Système optique : microscope droit avec éclairage Köhler ; diaphragme d'ouverture motorisé
• Objectifs : XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED optimisé pour Brinell)
• Champ (selon objectif) : env. 0,074 x 0,055 mm (100x) à 2,80 x 2,10 mm (XLED 2)
• Enclume / table XY : table transversale automatique ; taille standard 150 x 120 mm (option 300 x 120 mm)
• Parcours (X/Y) : standard X 150 mm / Y 150 mm (option X 300 mm)
• Précision de positionnement (table) : ±2 µm
• Éléments de commande : arrêt d'urgence, bouton Start, joystick X/Y/Z
• Logiciel : Qpix Control2 (PC)
• Poids maximal de la pièce : 50 kg
• Poids appareil (base) : env. 60 kg
• Équipement inclus : pénétrateur Vickers (ASTM + DAkkS) ; objectifs 5x, 20x, 50x (Ready-to-Test)
• Interfaces : USB 3.0 (plus USB pour caméras)
• Alimentation : 100–240 V ~ 1 / N / PE, 45–65 Hz
