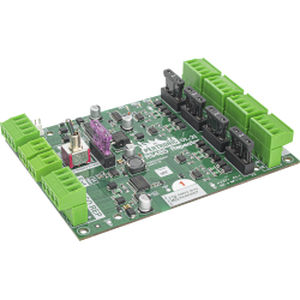

Répéteur pour détecteur de feu RS485

par transmissionisoléRS-485

Présentation
Le répéteur/splitter RS-485 RS485REP permet de créer des segments de bus RS-485 électriquement séparés afin d'étendre et de distribuer la communication bidirectionnelle semi-duplex depuis un port maître vers jusqu'à cinq ports répéteurs. L'appareil peut être installé à l'intérieur d'un tableau d'alarme incendie ou dans un boîtier autonome.

Principales caractéristiques

• Canal maître : 1 x port RS-485 (connecteurs IDC et type Phoenix)
• Canaux répéteurs 1–4 : 4 x ports répéteurs RS-485 non isolés
• Canal ISO Repeater : 1 x port répéteur RS-485 isolé
• Options d'alimentation : trois entrées — Maître (K2 & K3), alimentation externe (K5 & K9), port RS-485 isolé (K8)
• Interrupteur (SW1) pour isoler les répéteurs 1–4 de l'alimentation Maître ou sélectionner l'alimentation externe
• Réglage de terminaison : résistance de terminaison Maître optionnelle (jumper) ; résistances de terminaison 120 Ω activées en permanence sur les répéteurs 1–4 et l'ISO Repeater
• Chaînage en série : connecteur supplémentaire pour chaîner plusieurs unités Repeater/Splitter
• Indicateurs : 3 LED pour alimentation DC, réception (RX) et transmission (TX) du maître
• Capacité : le boîtier Pertronic Loop Responder accepte deux cartes RS-485 Repeater/Splitter

Spécifications techniques

• Code produit : RS485REP
• Nom du modèle : RS485 Repeater
• Fonction : répéteur/splitter RS-485 semi-duplex bidirectionnel jusqu'à cinq ports répéteurs
• Type de connecteur canal maître : IDC et type Phoenix
• Ports répéteurs : 4 non isolés + 1 isolé (ISO)
• Entrées d'alimentation : Maître (K2 & K3), Externe (K5 & K9), Port isolé (K8)
• Contrôle d'isolation : interrupteur SW1 pour isoler les répéteurs 1–4 ; l'ISO Repeater peut être isolé des répéteurs 1–4 et du maître
• Résistances de terminaison : 120 Ω sur les répéteurs 1–4 et l'ISO Repeater ; terminaison Maître via jumper optionnel
• LEDs : alimentation DC, RX maître, TX maître
• Montage : à l'intérieur d'un tableau d'alarme incendie ou dans un boîtier autonome

Commande et installation

• Code produit | Description : RS485REP | RS485 5 Way Repeater/Splitter Printboard Assy
• Installation : montage dans les tableaux Pertronic compatibles ou dans un boîtier séparé ; prévoir les connexions pour Maître, alimentation externe et port isolé selon le besoin
• Cas d'utilisation : extension de réseaux RS-485, isolation de segments pour éviter les boucles de masse ou les défauts, chaînage d'unités pour les installations de grande taille
