Système d'alarme incendie F220-Net2

Vue d'ensemble
Le réseau Pertronic F220-Net2 relie plusieurs centrales incendie F220, unités de commande réseau Net2 (Net2 NCU) et écrans distants Net2 en un seul réseau d'alarme incendie tolérant aux pannes. Il priorise les alarmes et signaux de contrôle pour assurer une transmission rapide même en cas de forte charge réseau.

Sur un réseau Pertronic F220-Net2

• Toute centrale connectée peut être contrôlée et surveillée depuis n'importe quelle Net2 NCU
• Les informations de n'importe quelle centrale peuvent être affichées sur toute Net2 NCU ou écran distant Net2
• Les événements sur le réseau peuvent déclencher ou influencer des actions sur n'importe quelle centrale connectée

Composition du réseau
Un réseau F220-Net2 prend en charge jusqu'à 133 cartes réseau Net2 (nœuds). Chaque nœud peut interfacer l'un des éléments suivants :

• Une centrale F220 (FP) et/ou plusieurs Net2 NCU ou écrans distants Net2
• Un dispositif maître Modbus
• Poste de travail Pertronic FireMap®
• Systèmes ASCII basés sur texte, y compris imprimante ou pager

Une seule carte réseau peut connecter jusqu'à huit Net2 NCU ou écrans distants Net2 et jusqu'à huit contrôleurs d'affichage/sortie LED. Chaque NCU peut assurer le contrôle et la surveillance complets de n'importe quelle ou toutes les centrales en réseau.

Fonctionnalités

• Jusqu'à 100 000 mappages d'objets entre centrales par système
• Jusqu'à 5 000 mappages d'objets vers une centrale individuelle
• 640 entrées réseau configurables par centrale (plusieurs objets peuvent être mappés par entrée)
• 359 entrées logiques par centrale
• Numéros de zone pris en charge : 0 à 64 999
• Descripteurs en texte clair pour les entrées réseau, NMOs, NCUs et écrans distants (mini-mimics)
• Modules fibre optique enfichables permettant un mélange de paires torsadées RS-485 et segments fibre optique
• Interface Modbus bidirectionnelle fournissant :

  • 3 000 Nodal Mapping Objects (NMOs) booléens
  • Possibilité de mapper jusqu'à 8 minuteries de n'importe quelle centrale vers des registres Modbus
  • Watchdog d'E/S mappable

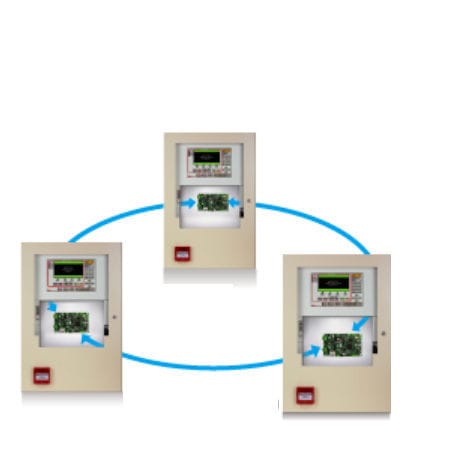

• Topologie en anneau garantissant qu'une rupture de câble unique n'interrompt pas le fonctionnement
• Supervision automatique des défauts détectant les défauts de terre sur segments cuivre, ruptures de circuit et changements de nœud/configuration
• Programmation via Pertronic FireUtils® sur connexion Ethernet protégée par mot de passe
• Temps de téléchargement typiques : 34 nœuds < 1 minute ; 130 nœuds < 5 minutes
• Synchronisation automatique de l'horloge système et ajustement pour l'heure d'été
• Heure et date système réglables depuis n'importe quelle centrale
• Appareils de boucle testables depuis n'importe quelle Net2 NCU
• Les utilisateurs peuvent réarmer ou désactiver des appareils de boucle individuels, le routage d'alarme, minuteries, blocs logiques et entrées réseau depuis n'importe quelle Net2 NCU
• Journal récent d'événements réseau et journaux de données des centrales (y compris historique) accessibles depuis NCUs, centrales et mimics complets
• Journaux de données des centrales téléchargeables vers FireUtils® depuis n'importe quel nœud
• Journaux de diagnostic NET2CARD Linux OS disponibles pour analyse par le support technique Pertronic
• Réseau F220-Net2 133 nœuds certifié selon AS 7240.13:2006 par un laboratoire accrédité IANZ
• Référence Activfire (afp-3054) conforme AS 7240.13:2006

Spécifications techniques

• Nombre maximum de nœuds par réseau : 133
• Mappages d'objets entre centrales (système) : jusqu'à 100 000
• Mappages d'objets vers une centrale individuelle : 5 000
• Entrées réseau configurables par centrale : 640 (plusieurs objets mappables par entrée)
• Entrées logiques par centrale : 359
• Numéros de zone pris en charge : 0 à 64 999
• Supports réseau : paire torsadée RS-485 et/ou fibre optique (modules fibre enfichables)
• Support Modbus : 3 000 NMOs booléens ; jusqu'à 8 minuteries mappables sur registres ; watchdog E/S mappable
• Tolérance aux pannes : topologie en anneau ; une rupture de câble unique n'interrompt pas le fonctionnement
• Supervision des défauts : détecte défauts de terre, ruptures de circuit et changements de nœud/configuration
• Programmation : Pertronic FireUtils® via Ethernet protégé par mot de passe
• Temps de téléchargement : 34 nœuds < 1 minute ; 130 nœuds < 5 minutes
• Horloge : synchronisation automatique et ajustement heure d'été
• Diagnostics & journaux : journal d'événements réseau, journaux de données téléchargeables, journaux NET2CARD Linux OS
• Normes & certification : Certifié AS 7240.13:2006 (système 133 nœuds) ; liste Activfire afp-3054
