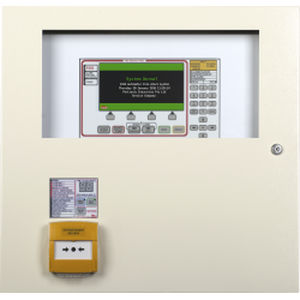

Panneau de commande d'alarme incendie F220®

analogueadressableprogrammable

Présentation
Le système de libération d'agent extincteur Pertronic F220 offre un pilotage automatique et manuel d'un ou plusieurs systèmes d'extinction. La solution combine la centrale incendie analogique adressable Pertronic F220 et le contrôleur de libération d'agent ARC2. Un même panneau F220 peut accueillir plusieurs ARC2 ; chaque ARC2 supervise et commande un système d'extinction.

Types de postes de commande

• Agent Control Station (ACS2) : clavier et affichage, compte à rebours Time-to-Discharge, voyants d'état/erreur, coupure locale du buzzer, commandes Mode Manuel et Auto.
• Local Control Station (LCS2) : fonctionnement similaire à l'ACS2 sans voyants d'erreur pour une utilisation locale simplifiée.

Fonctionnement et intervention manuelle
Le système prend en charge le déclenchement automatique ou manuel de l'agent. Le Mode Manuel peut empêcher la libération à tout moment, y compris après le démarrage automatique. Chaque poste de commande comprend un point d'appel manuel (MCP) à trappe pour déclencher la libération manuellement.

Panneaux AV et coffrets
Des panneaux audio-visuels (AV) intérieurs et étanches sont disponibles avec messages sélectionnables, signaux sonores et minuteur de compte à rebours haute visibilité en option. Les panneaux F220 sont fournis en plusieurs tailles et styles de coffrets, y compris versions slim et étanches.

Caractéristiques

• Contrôle des systèmes d'extinction basé sur la centrale Pertronic F220 analogique adressable
• Plusieurs contrôleurs ARC2 peuvent être installés sur un même panneau F220
• Libération d'agent automatique ou manuelle avec possibilité d'annulation/désactivation depuis n'importe quel poste
• Prise en charge jusqu'à neuf postes externes par ARC2

Fonctionnalités du contrôleur de libération (par contrôleur)

• Retard automatique configurable : 5–90 secondes
• Retard manuel configurable et indépendant : 5–90 secondes
• Communication RS485 avec les postes de commande ; jusqu'à neuf postes externes
• Temps de maintien de sortie configurable : 20 s, 30 s, 60 s ou 5 min
• Entrée défaut basse pression ; retour optionnel par contact de pression pour confirmer la libération

Références de commande

• F220-A10U/5A-ARC — F220, coffret 10U, 2 boucles, alimentation 5 A, livré avec ARC2, plaques blanches
• F220-A13U/5A-ARC — F220, coffret 13U, 2 boucles, alimentation 5 A, livré avec ARC2, plaques blanches
• F220-A13U/11A-ARC — F220, coffret 13U, 2 boucles, alimentation 11 A, livré avec ARC2, plaques blanches
• F220-A16U/5A-ARC — F220, coffret 16U, 2 boucles, alimentation 5 A, livré avec ARC2, plaques blanches
• F220-A16U/5A-ARC-EXT — F220, coffret 16U, 2 boucles, alimentation 5 A, ARC avec ACSDISP+OL sur porte, plaques blanches
• F220-A16U/11A-ARC — F220, coffret 16U, 2 boucles, alimentation 11 A, livré avec ARC2
• F220-A16U/11A-ARC-EXT — F220, coffret 16U, 2 boucles, alimentation 11 A, ARC avec ACS sur porte externe
• F220-A28U/5A-ARC — F220, coffret 28U, 2 boucles, alimentation 5 A, livré avec ARC2, plaques blanches
• F220-A28U/11A-ARC — F220, coffret 28U, 2 boucles, alimentation 11 A, livré avec ARC2, plaques blanches
• F220-A28US/5A-ARC — F220, coffret slim 28U, 2 boucles, alimentation 5 A, livré avec ARC2, plaques blanches
• F220-A28US/11A-ARC — F220, coffret slim 28U, 2 boucles, alimentation 11 A, livré avec ARC2, plaques blanches

Documents

• Fiche technique
• Manuel utilisateur Agent Release System (ARC2)
• Spécification d'ingénierie F220 Extinguishing Agent Control System

Spécifications techniques

• Système : contrôle automatique d'un ou plusieurs systèmes d'extinction basé sur Pertronic F220 et contrôleurs ARC2
• Contrôleur par système : un ARC2 par système d'extinction ; plusieurs ARC2 sur un panneau F220
• Postes de commande : ACS2 (indicateurs/commandes complets) et LCS2 (sans voyants défaut) ; jusqu'à neuf postes externes par ARC2
• Intervention manuelle : Mode Manuel pour empêcher la libération ; MCP à trappe sur chaque poste
• Panneaux AV : intérieurs et étanches avec messages sélectionnables, signaux sonores et minuteur optionnel
• Coffrets : plusieurs tailles et styles, y compris variantes slim et étanches
• Retards : délais automatique et manuel configurables de 5 à 90 secondes
• Temps de maintien : 20 s, 30 s, 60 s ou 5 min
• Communications : bus RS485 vers postes de commande
• Entrées défaut : entrée défaut basse pression ; retour optionnel par contact de pression
