Module de surveillance de l'air IM-10

d'alarme incendie

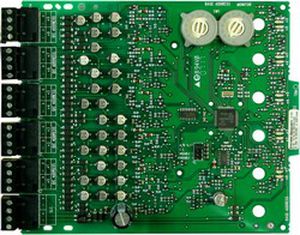

Le module de surveillance IM-10, System Sensor Ten Input, est conçu pour répondre à une gamme d'applications dans lesquelles plusieurs entrées supervisées adressables individuellement sont nécessaires, pour une utilisation dans les systèmes d'alarme incendie Pertronic F100 et F120. Chaque module de surveillance est destiné à assurer l'interface entre un panneau de contrôle et des dispositifs de contact normalement ouverts. Une entrée de boucle commune est utilisée pour les dix modules, et les circuits d'initiation partagent une alimentation de supervision commune. Par ailleurs, chaque module de surveillance fonctionne indépendamment des autres et possède sa propre adresse. Une paire de commutateurs à code rotatif permet de régler l'adresse du premier module de 01 à 90. Les autres modules sont automatiquement affectés aux neuf adresses supérieures suivantes. Des dispositions sont prévues pour désactiver jusqu'à deux des adresses les plus élevées afin de les libérer pour une autre utilisation. Chaque module dispose également d'indicateurs LED verts contrôlés par le panneau. Le panneau peut faire clignoter, allumer ou éteindre les DEL. Caractéristiques Conception robuste basée sur un microprocesseur Bornes enfichables amovibles pour une installation rapide et simple Les connecteurs acceptent des câbles de 0,8 mm2 à 3,3 mm2 10 indicateurs LED individuels, un par entrée Possibilité de désactiver jusqu'à 2 adresses inutilisées Communications analogiques adressables Technique de communication stable avec immunité au bruit Commutateurs rotatifs d'adresses à décades Matériel de montage inclus Châssis à montage multiple disponible pour un maximum de 4 multi-modules Également compatible avec Pertronic F100A et F120A
