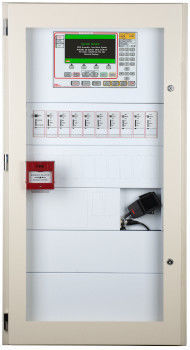

Centrale de détection et d'alarme d'incendie manuel F220®

automatique

Présentation du produit
Le Pertronic F220 est un tableau incendie intelligent, modulaire, extensible et raccordable en réseau, conçu pour les installations commerciales et industrielles. Approuvé selon la norme australienne AS 7240.2 (basée sur ISO 7240.2), le F220 localise précisément les déclenchements d'alarme et s'intègre à Pertronic FireMap® pour une visualisation graphique du site.

Affichage et interface
Le tableau dispose d'un écran TFT couleur 7 pouces 800 x 480 et d'un clavier séparé pour maximiser la zone d'affichage. Les états d'alarme sont mis en évidence par des barres rouges et un texte de grande taille pour une identification rapide. La configuration et l'interrogation se font via Ethernet ou clé USB avec l'application Pertronic FireUtils®.

Principales fonctionnalités

• Écran TFT couleur 7 pouces, 800 x 480 pixels
• Clavier séparé pour maximiser l'affichage
• Localisation automatique et précise des alarmes et signaux
• Vue d'alarme lisible avec texte de 5 mm
• Surveille et commande jusqu'à 20 boucles analogue adressables (AA) et jusqu'à 3 180 détecteurs
• Prend en charge jusqu'à 1 980 modules E/S, déclencheurs manuels et dispositifs d'alarme AA
• Mise en réseau possible — jusqu'à 160 tableaux sur F220‑Net2 à haute vitesse et tolérance de panne; adaptateurs fibre optique pris en charge
• Processeur RISC 32 bits sur chaque tableau, unité d'affichage et nœud réseau
• Système d'alerte occupant (option) avec tests intégrés et signaux sonores personnalisables
• Programmation cause & effet : blocs logiques, temporisateurs, commande de ventilation et de deluge
• Détection virtuelle pour sensibilité élevée et immunité aux fausses alarmes
• Tests utilisateur et désactivation sélective des sorties, détecteurs, zones et entrées réseau depuis le clavier
• Interfaces : Ethernet, clé USB, bus série RS‑485 ; interface EWIS disponible
• Journaux d'historique spécialisés conservant les événements critiques
• Migration facilitée depuis Pertronic F120A vers F220
• Large choix d'armoires y compris étanches ; options d'assemblage personnalisées
• Testé indépendamment et listé ActivFire (afp‑3054) selon AS 7240.2, AS 7240.4, AS 7240.13 et AS 4428.3

Remarques
Les codes produits sur le site indiquent par défaut des plaques avant blanches. Pour commander des plaques avant grises, ajoutez le suffixe "-G" au code produit (par exemple : F220‑A28U/5A‑G).

Informations de commande
Exemples de références :

• F220‑A13U/5A‑NOASE — Armoire 13U, 2 boucles, alimentation 5 A
• F220‑A16U/11A — Armoire 16U, 2 boucles, alimentation 11 A
• F220‑A28U/22A — Armoire 28U, 2 boucles, alimentation 22 A
• F220‑A40U/11A — Armoire 40U, 2 boucles, alimentation 11 A
• F220‑A28US/5A/NCU — Armoire 28U slim, 2 boucles, alimentation 5 A, Network Control Unit

Consultez la fiche technique pour la liste complète des codes et des configurations personnalisées.

Documents

• Fiche technique
• Certificat ActivFire
• Spécification d'ingénierie F220
• Manuel opérateur F220

Caractéristiques techniques

• Affichage : TFT 7 pouces, 800 x 480 pixels
• Circuits AA maximum : 20 boucles
• Détecteurs maximum : jusqu'à 3 180
• Modules E/S et dispositifs : jusqu'à 1 980
• Réseau : Jusqu'à 160 tableaux sur F220‑Net2 ; adaptateurs fibre optique pris en charge
• Processeur : RISC 32 bits par tableau/nœud
• Interfaces : Ethernet, USB, RS‑485, PC via FireUtils
• Options : Système d'alerte occupant, EWIS, amplificateurs (60W, 120W), Network Control Unit
• Armoires : 600 mm, 10U, 13U, 16U, 22U, 28U, 28US (slim), 40U ; options étanches
• Normes / homologations : AS 7240.2, AS 7240.4, AS 7240.13, AS 4428.3 ; listé ActivFire (afp‑3054)
