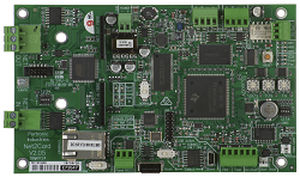

Carte réseau RS485 NETCARD

pour protection incendie

La carte réseau Pertronic F220 Net2 (NET2CARD) est l'élément central du système réseau Pertronic F220-Net2. Une carte réseau F220 Net2 peut être configurée pour interfacer l'un des dispositifs suivants à un réseau F220-Net2 : Panneau incendie Pertronic F220® et/ou plusieurs NCU Net2 ou écrans distants Net2 Poste de travail Pertronic FireMap Dispositif maître Modbus Système ASCII à base de texte, y compris l'appel infirmier, l'imprimante ou le téléavertisseur NCU et afficheurs à distance Chaque carte réseau fournit un bus périphérique de réseau pour communiquer avec les périphériques RS-485 compatibles avec Net2. Le bus est capable d'adresser jusqu'à huit NCU Net2 ou Mini-Mimics Net2. Interface FireMap® de Pertronic Lorsqu'elle est configurée comme interface FireMap, la carte réseau F220 Net2 relie l'ensemble du réseau à une station de travail FireMap par le biais d'une connexion Ethernet TCP/IP. Interface Modbus Lorsqu'elle est configurée comme interface Modbus, la carte réseau F220 Net2 fournit une interface bidirectionnelle supervisée entre un système réseau F220-Net2 et un dispositif maître Modbus tel qu'un système de gestion de bâtiment. La carte réseau fournit 3 000 objets de cartographie nodale booléens (NMO). Les NMO peuvent être configurés comme des bobines Modbus, des entrées discrètes, des registres de maintien ou des registres d'entrée. (Un registre Modbus peut contenir jusqu'à 16 NMO). Tout objet ou événement du panneau d'incendie F220 dans le réseau F220-Net2 peut être mappé à n'importe quel NMO. Interface texte ASCII Lorsqu'elle est configurée comme interface texte ASCII, la carte réseau F220-Net2 exporte les événements sélectionnés du système incendie sous forme de texte ASCII, adapté aux imprimantes, aux téléavertisseurs, aux systèmes d'appel infirmier ou à d'autres systèmes basés sur le texte. Le format du message de sortie est défini dans FireUtils® à l'aide d'un modèle simple et polyvalent.
