Module d'interface RS-485 FIBNET

de fibre optiquede réseau local

Présentation

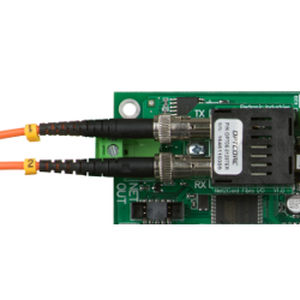

Les convertisseurs fibre optique Pertronic Net2 (FIBNET) fournissent des ports réseau fibre duplex pour la carte réseau Pertronic Net2 (NET2CARD). Chaque module connecteur termine une extrémité d'un segment de liaison fibre et expose des connecteurs distincts RX et TX pour les câbles fibre duplex. Les convertisseurs existent pour fibre multi-mode et mono-mode, avec connecteurs de type ST ou SC.

Caractéristiques
Les modules prennent en charge le multi-mode (MMF) et le mono-mode (SMF) et sont disponibles en formats de connecteur ST (baïonnette) ou SC (push-in). La NET2CARD accepte toute combinaison de convertisseurs fibre et de connexions cuivre RS-485. La carte dispose de deux ports réseau, NET IN et NET OUT, chacun configurable en cuivre (sans convertisseur fibre), fibre multi-mode (avec FIBNET-MMF ou FIBNET-MMF-SC) ou fibre mono-mode (avec FIBNET-SMF ou FIBNET-SMF-SC). Veiller à ce que les deux extrémités d'une liaison fibre utilisent des terminaisons compatibles avec le type de câble.

Informations de commande
Code produit — Description
FIBNET-SMF-SC-15/13 — Convertisseur fibre mono-mode BiDir simple pour NET2CARD (60 km), connecteur SC, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Convertisseur fibre mono-mode BiDir simple pour NET2CARD (60 km), connecteur SC, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Convertisseur fibre multi-mode pour NET2CARD (2 km), connecteur ST
FIBNET-MMF-SC — Convertisseur fibre multi-mode pour NET2CARD (2 km), connecteur SC
FIBNET-SMF — Convertisseur fibre mono-mode pour NET2CARD (20 km), connecteur ST
FIBNET-SMF-SC — Convertisseur fibre mono-mode pour NET2CARD (20 km), connecteur SC

Documents
Fiche technique disponible pour les convertisseurs Net2 (fiche produit indiquée sur la page produit).

Caractéristiques techniques

• Famille de produits : convertisseurs fibre FIBNET pour NET2CARD
• Fonction : module convertisseur fibre duplex connectant une extrémité d'un segment de liaison fibre à la NET2CARD
• Connecteurs : connecteurs RX et TX séparés sur chaque module
• Types de connecteurs disponibles : ST (baïonnette) ou SC (push-in)
• Types de fibre pris en charge : multi-mode (MMF) et mono-mode (SMF)
• Exemples de portée : MMF jusqu'à ~2 km ; SMF jusqu'à 20 km ou 60 km selon le modèle
• Longueurs d'onde exemples (modèles SMF BiDir) : 1550 nm Tx / 1310 nm Rx ou 1310 nm Tx / 1550 nm Rx
• Compatibilité : Compatible avec la carte réseau Pertronic Net2 (NET2CARD) ; les ports NET IN et NET OUT sont configurables en Cuivre, MMF ou SMF
• Remarque : Les deux extrémités d'une liaison fibre doivent utiliser des terminaisons adaptées au type de câble
