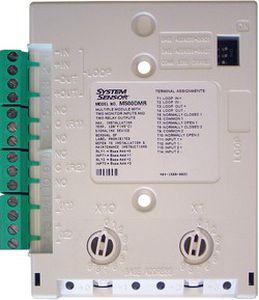

Module E/S numérique M500DMR

à montage sur rail DIN

Le module analogique adressable à deux entrées et deux sorties System Sensor M500DMR supervise deux circuits d'entrée à partir de dispositifs de commutation externes et fournit également deux contacts inverseurs unipolaires libres de potentiel non supervisés pour des dispositifs externes. Les canaux d'entrée peuvent être supervisés à la fois de manière verrouillée et analogique : il existe trois états verrouillés distincts, normal, circuit ouvert et alarme/court-circuit combinés. La supervision analogique surveille en permanence le circuit supervisé et renvoie un signal proportionnel à la résistance du circuit. Le module peut être monté dans une boîte murale, sur un rail DIN ou à l'intérieur de n'importe quel type de boîtier. Quelle que soit la méthode de montage choisie, le commutateur d'adresse est à la fois visible et accessible pour la sélection. Pour faciliter la maintenance et le repérage des pannes, les DEL et les commutateurs d'adresse sont visibles sans qu'il soit nécessaire de retirer le couvercle du boîtier de montage en surface. Le M500DMR intègre un isolateur de boucle qui isole les connexions d'entrée et de sortie de boucle en cas de court-circuit sur l'une ou l'autre des connexions de boucle. Caractéristiques Module à double entrée et double sortie L'entrée 2 (I2) et le relais 2 (R2) peuvent être désactivés individuellement à l'aide des commutateurs DIP du module Incorpore un isolateur pour la boucle analogique adressable Utilise des espaces d'adressage de 2, 3 ou 4 modules Plate-forme mécanique commune pour les versions boîtier, panneau et rail DIN Commutateurs d'adresses décadaires visibles et sélectionnables sur deux plans Visibilité LED grand angle
