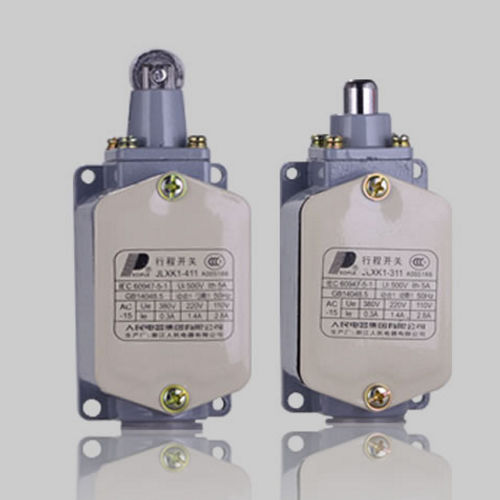

Contact fin de course rotatif JLXK1

petitde contrôlecorps en métal

L'interrupteur de fin de course de la série JLXK1 est adapté aux circuits à courant alternatif de 50 Hz, d'une tension maximale de 380 V, ou à courant continu d'une tension maximale de 220 V. Il est utilisé pour le contrôle automatique des machines-outils, pour limiter la course des mécanismes mobiles, pour inverser le sens de déplacement ou pour contrôler le déroulement des opérations. L'interrupteur de fin de course est conçu, fabriqué et contrôlé conformément à la norme GB 14048.5 et aux normes applicables. Conditions normales de fonctionnement et d'installation 3.1 Altitude ne dépassant pas 2 000 m 3.2 Température ambiante : -25 °C à +40 °C 3.3 L’humidité relative ne dépasse pas 85 % à une température de (20 ± 5) °C 3.4 Dans un milieu sans risque d’explosion, et exempt de gaz et de poussières (y compris les poussières conductrices) susceptibles de corroder ou d’endommager l’isolation. Principaux paramètres techniques 4.1 Paramètres techniques de base du fin de course : tension nominale 380 V CA, 220 V CC ; courant nominal 5 A ; temps de commutation des contacts : ≤ 0,04 s 4.2 Caractéristiques d’action : voir tableau 1
