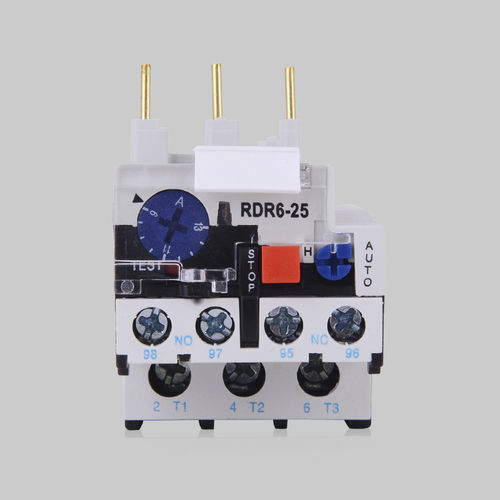

Relais de protection thermique RDR6 series

1NO/NFtriphasépour moteur électrique

Le relais thermique de surcharge bimétallique de la série RDR6 est adapté aux circuits CA 50 Hz/60 Hz, tension nominale de service Ue : 380 V, tension nominale de choc Uimp (kV) : 8, courant nominal de 0,10 à 93 A. Il est utilisé pour la protection contre les surcharges, les coupures de phase et pour la protection des circuits et des moteurs. Ce relais thermique présente les fonctions et caractéristiques suivantes : protection contre les coupures de phase, compensation thermique, réglage du courant de déclenchement, choix entre réarmement automatique ou manuel, signal d'indication de déclenchement, isolation des contacts auxiliaires NO et NC, encombrement réduit et divers modes d'installation. Le relais thermique est conçu, fabriqué et contrôlé conformément à la norme GB14048.4 ►Conditions normales de fonctionnement et d’installation 3.1 - Température ambiante : -5 °C à +40 °C, la valeur moyenne sur 24 h ne dépassant pas +35 °C : 3.2 - L’altitude du lieu d’installation ne dépasse pas 2 000 m ; 3.3 - Conditions atmosphériques 3.3.1 - Humidité L’humidité relative ne dépasse pas 50 % à +40 °C ; une humidité relative relativement élevée est autorisée à des températures relativement basses, par exemple, l’humidité relative atteint 90 % à +20 °C ; des mesures spéciales doivent être prises en cas de condensation sur le produit due aux variations de température. 3.3.2 - Degré de pollution : 3 3.4 - Conditions d’installation 3.4.1 - Catégorie d'installation : III 3.4.2 - Position d'installation : installé en position normale, la pente entre le côté d'installation et la verticale ne doit pas dépasser 5°, et sans vibration ni chocs manifestes. 3.5 - Indice de protection : IP 20
