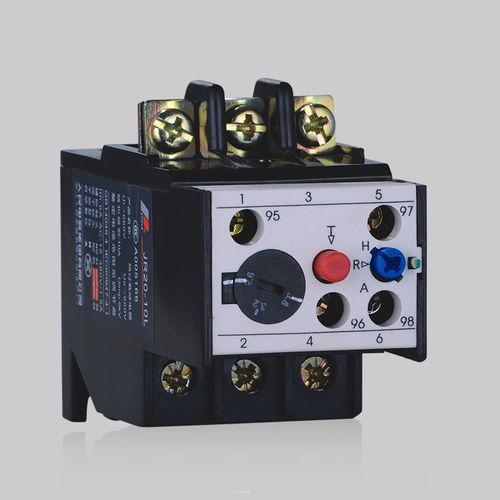

Relais de protection thermique JR20

1NFtriphaséAC

Le relais thermique de surcharge de la série JR20 est adapté aux réseaux électriques en courant alternatif 50 Hz/60 Hz, avec une tension nominale de service Ue de 660 V et un courant de 0,1 à 630 A. Il est destiné à assurer la protection contre les surcharges et les coupures de phase des moteurs à courant alternatif. Le relais thermique offre les fonctions suivantes : protection contre les coupures de phase, compensation de température, choix entre réarmement manuel et réarmement automatique, vérification de la souplesse de déclenchement, et coupure manuelle des contacts NF, etc. Ce produit est conforme aux normes GB14048.4, CEI 60947-4-1, etc. Conditions normales de fonctionnement et d’installation 3.1 - Température ambiante : -5 °C à +40 °C, la valeur moyenne sur 24 h ne dépassant pas +35 °C ; 3.2 - L’altitude du lieu d’installation ne dépasse pas 2 000 m ; 3.3 - Conditions atmosphériques : l’humidité relative ne dépasse pas 50 % à +40 °C ; une humidité relative relativement élevée est autorisée à des températures relativement basses ; par exemple, l’humidité relative atteint 90 % à +20 °C ; des mesures particulières doivent être prises en cas de condensation sur le produit due aux variations de température. 3.4 - L’environnement doit être exempt de risque d’explosion et ne contenir aucun gaz susceptible de corroder le métal ou d’endommager l’isolation ; il doit également être exempt de poussières conductrices. 3.5 - Indice de pollution : 3 3.6 - Catégorie d'installation : III 3.7 - Position d'installation : installation en position normale, l'inclinaison par rapport à la verticale ne doit pas dépasser ±5°, et l'appareil ne doit pas être soumis à des vibrations ou à des chocs importants. 3.8 - Indice de protection : IP 00
