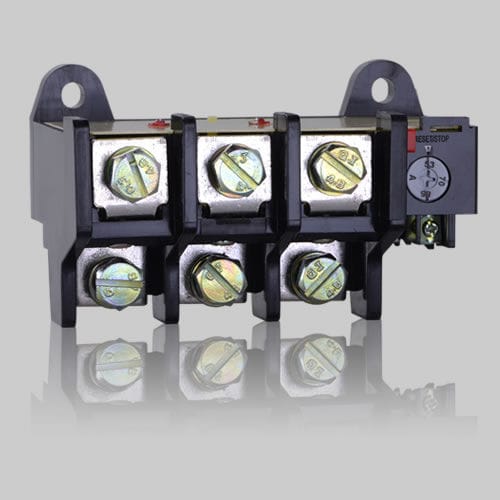

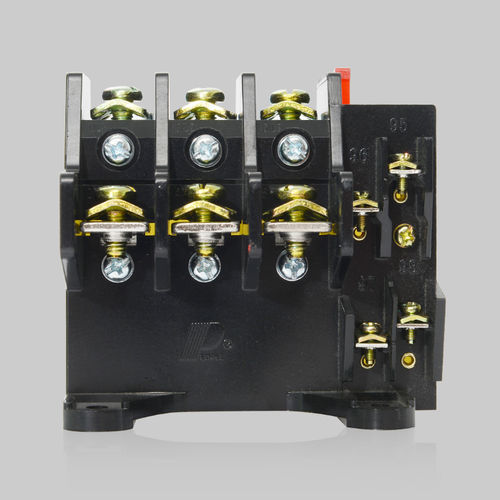

Relais de protection thermique JR36

1NO/NFtriphaséAC

Le relais thermique de surcharge bimétallique de la série JRS36 est adapté aux circuits en courant alternatif à 50 Hz, avec une tension nominale de service Ue de 690 V CA et un courant compris entre 0,25 et 160 A. Il est utilisé pour la protection contre les surcharges et les coupures de phase des moteurs à courant alternatif. Ce relais thermique offre les fonctions suivantes : courant de réglage ajustable, compensation de température, protection contre les coupures de phase, choix entre réarmement automatique et manuel. Il permet de vérifier la souplesse de fonctionnement du circuit et de couper manuellement le contact NF (contact NO fermé). ses dimensions extérieures et d’installation sont identiques à celles du JR16B, ce qui en fait un produit idéal de nouvelle génération. Ce produit est conforme aux normes GB14048.4, CEI 60947-4-1, etc. Conditions normales de fonctionnement et d’installation 3.1 Température ambiante : -5 °C à +40 °C, la valeur moyenne sur 24 h ne dépassant pas +35 °C 3.2 L’altitude du lieu d’installation ne dépasse pas 2 000 m ; 3.3 Conditions atmosphériques : l’humidité relative ne dépasse pas 50 % à +40 ÿ ; une humidité relative relativement élevée est autorisée à des températures relativement basses ; par exemple, l’humidité relative peut atteindre 90 % à +20 °C ; des mesures particulières doivent être prises en cas de formation de condensation sur le produit due à des variations de température. 3.4 L’environnement doit être exempt de risque d’explosion et ne contenir aucun gaz susceptible de corroder le métal ou d’endommager l’isolation ; il doit également être exempt de poussières conductrices. 3.5 Indice de pollution : 3 3.6 Catégorie d’installation : III 3.7 Position d’installation : installé en position normale, l’écart entre le plan d’installation et la verticale ne doit pas dépasser ±5°, et il ne doit y avoir ni vibrations ni chocs importants. 3.8 Indice de protection : IP 20
