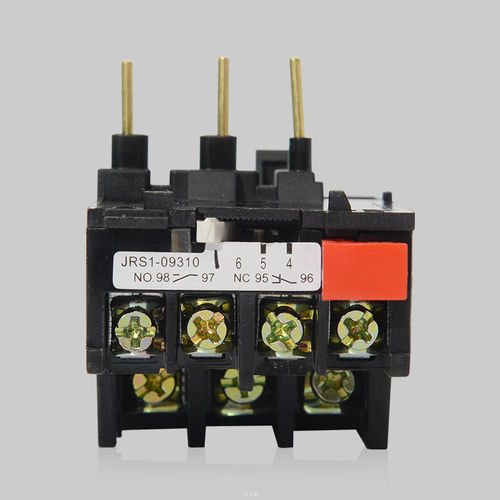

Relais de protection thermique JRS1

triphasépour moteur électriqueà montage sur contacteur

Le relais thermique de surcharge de la série JRS1 est adapté aux circuits de courant alternatif 50 à 60 Hz, avec une tension nominale de service Ue de 380 V et un courant nominal de 0,1 à 80 A. Il est destiné à assurer la protection contre les surcharges et les coupures de phase des moteurs à courant alternatif. Ce relais thermique présente une conception rationnelle et est équipé d’un dispositif de réglage du courant de déclenchement, d’un dispositif de réarmement manuel, d’un dispositif d’arrêt, d’un dispositif de compensation de température, ainsi que d’une structure de protection protégeant les mains contre les chocs électriques. ► Conditions normales de fonctionnement et d’installation 3.1 - Température ambiante : -5 °C à +40 °C, la valeur moyenne sur 24 heures ne devant pas dépasser +35 °C ; 3.2 - L’altitude du lieu d’installation ne doit pas dépasser 2 000 m ; 3.3 - Conditions atmosphériques : L'humidité relative ne dépasse pas 50 % à +40 °C ; une humidité relative relativement élevée est autorisée à des températures relativement basses, par exemple lorsque l'humidité relative atteint 90 % à +20 °C ; des mesures spéciales doivent être prises en cas de condensation sur le produit due à des variations de température. 3.4 - L'environnement doit être exempt de tout risque d'explosion et ne contenir aucun gaz susceptible de corroder le métal ou d'endommager l'isolation ; il doit également être exempt de poussières conductrices. 3.5 - Indice de pollution : 3 3.6 - Catégorie d'installation : III 3.7 - Position d'installation : installation en position normale, l'inclinaison entre le plan d'installation et la verticale ne doit pas dépasser ±5°, et sans vibrations ni chocs importants. 3.8 - Indice de protection : IP 00
