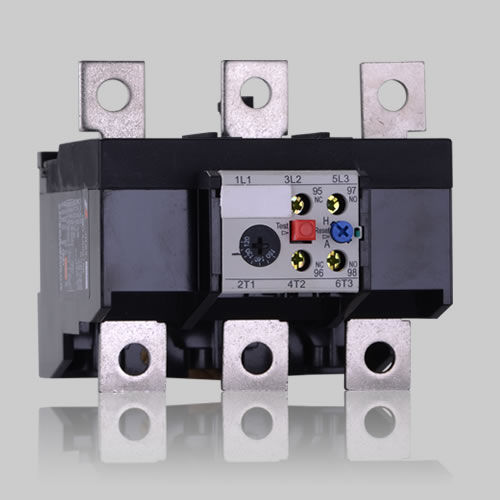

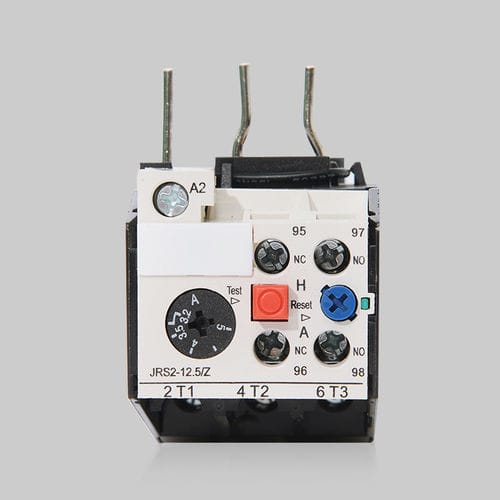

Relais de protection thermique JRS2

1NO/NFtriphaséAC

Le relais thermique de la série JRS2 est adapté aux réseaux électriques en courant alternatif à 50 Hz/60 Hz, avec une tension nominale Ue de 690 V et un courant de 0,1 à 630 A. Il est destiné à assurer la protection contre les surcharges et les coupures de phase des moteurs à courant alternatif ou des circuits. Le relais thermique offre les fonctions suivantes : protection contre les coupures de phase, compensation de température, choix entre réarmement manuel et réarmement automatique, contrôle de la souplesse de fonctionnement, ainsi que la possibilité de couper manuellement les contacts NF et NO. Conditions normales de fonctionnement et d'installation 3.1 Température ambiante : -5 °C à +40 °C, la valeur moyenne sur 24 h ne dépassant pas +35 °C ; 3.2 Altitude : ne dépassant pas 2 000 m, 3.3 Conditions atmosphériques : lorsque la température maximale est de +40 °C, l’humidité relative ne doit pas dépasser 50 % ; une humidité relative plus élevée est autorisée lorsque la température est relativement basse ; par exemple, elle peut atteindre 90 % à +20 °C ; Des mesures particulières doivent être prises en cas de condensation due aux variations de température. 3.4 Degré de pollution : 3 3.5 Catégorie d’installation : III 3.6 Position d’installation : l’inclinaison entre le côté d’installation du relais et la verticale ne doit pas dépasser ±5° 3.7 Chocs et vibrations : le produit doit être installé et utilisé dans des endroits exempts de secousses, de chocs et de vibrations manifestes. 3.8 Mode d'installation : Les modèles JRS2-12,5, 25, 32, 45 et 80 disposent de trois modes d'installation : installation combinée, installation à vis et installation sur rail standard de 35 mm. Les modèles JRS2-63, 135, 150, 180, 400 et 630 disposent de deux modes d’installation : montage par vis et montage sur rail standard de 35 mm. 3.9 Indice de protection : IP00
