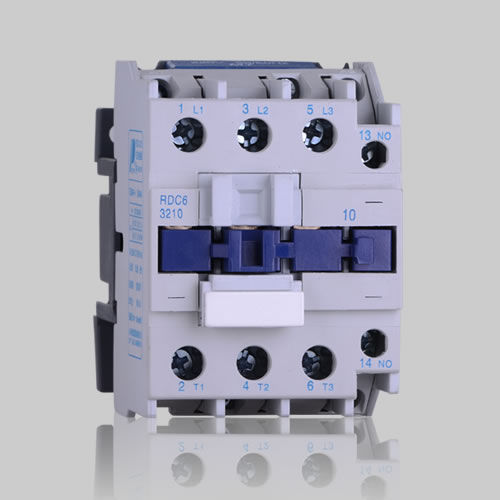

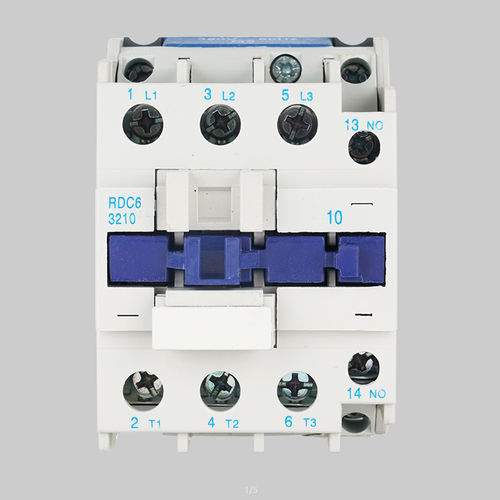

Contacteur de sécurité RDC6 series

électromagnétiquemonophasétriphasé

Le contacteur CA de la série RDC6 est adapté aux circuits CA 50/60 Hz, avec une tension nominale de service allant jusqu’à 660 V, et un courant nominal de fonctionnement allant jusqu’à 95 A. Il est destiné à la connexion et à la coupure à distance du circuit et peut être associé à un relais thermique de la série RDR6 pour former un démarreur électromagnétique, afin de protéger le circuit contre les surcharges pouvant survenir lors de son fonctionnement. Le contacteur peut également être équipé d’accessoires tels qu’un groupe de contacts auxiliaires de type modulaire, un contact à temporisation à l’air, un mécanisme de verrouillage mécanique, etc., afin de former un contacteur à temporisation, un contacteur directionnel ou un démarreur étoile-triangle. ► Conditions normales de fonctionnement et d’installation 3.1 - Température ambiante : -5 °C à +40 °C ; la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C 3.2 - L’altitude des lieux d’installation ne doit pas dépasser 2 000 m. 3.3 - Conditions atmosphériques : lorsque la température maximale est de +40 °C, l’humidité relative ne doit pas dépasser 50 % ; une humidité relative plus élevée est toutefois tolérée à des températures relativement basses. Par exemple, elle peut atteindre 90 % à 20 °C ; des mesures particulières doivent être prises en cas de condensation due aux variations de température. 3.4 - Niveau de pollution : 3 3.5 - Conditions d'installation : installation dans des lieux exempts de chocs et de vibrations importants. 3.6 - Position d'installation : l'inclinaison entre le plan d'installation et la verticale ne doit pas dépasser ±5°. 3.7 - Catégorie d'installation : classe III
