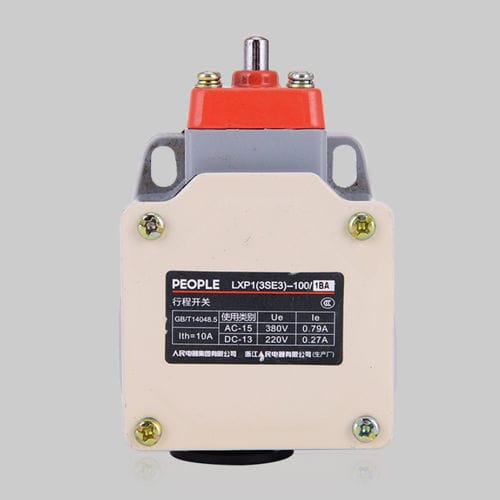

Contact fin de course à came tournante LXP1

avec levier rotatifavec tige flexiblemécanique

Le commutateur de fin de course de la série LXP1 est adapté aux circuits de commande fonctionnant entre 40 Hz et 60 Hz en courant alternatif, avec une tension alternative maximale de 500 V, une tension continue maximale de 600 V et un courant maximal de 10 A. Il permet de convertir un signal mécanique en signal électrique, notamment pour le déclenchement de mécanismes de mouvement, le contrôle de vitesse ou la commande programmable. Structure Les modèles de cette série se déclinent en deux catégories : les modèles ouverts et les modèles protégés. Les modèles ouverts sont disponibles en versions 2P et 3P. Le modèle ouvert 3P n’existe qu’en version à bascule. La version 2P se décline en quatre types : à pont, instantanée, à bascule, à bascule avec un pont et à bascule croisée. Le type protégé est disponible en versions 2P, 3P et 4P. Il existe 4 types de contacts : 1 NO + 1 NC, 1 NO + 2 NC, 2 NO + 1 NC et 2 NO + 2 NC. Principaux paramètres techniques 5.1 Température ambiante : de -40 °C à +85 °C 5.2 Tension d'isolation nominale : Ui = 500 V CA ; 600 V CC 5.3 Tension de service maximale : Ue = 500 V par pôle. 5.4 Courant thermique nominal : Ith = 10 A 5.5 Courant de service nominal : Ie (voir le tableau ci-dessous) 5.6 Durée de vie mécanique : 300 000 cycles 5.7 Durée de vie électrique : Ie = 1 A/CA – 11,5 millions ; Ie = 0,5 A/CA – 11,10 millions 5.8 Précision de mouvement répétitif de la tige de poussée : 0,02 mm 5.9 Raccordement de sortie de l'enveloppe de protection : M20 x 1,5 5.10 Capacité de raccordement des fils au contact : fil monofilaire 2 x 25 mm² ; fil toronné (avec embout) 2 x 1,5 mm²
