Géoradar 3D PinPointR

compactà haute vitesseléger

Présentation

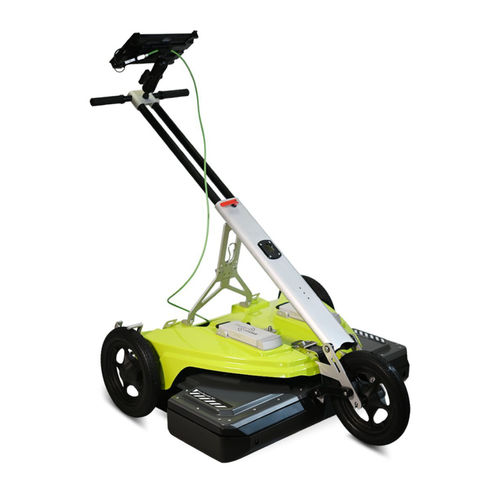

ImpulseRadar PinPointR 3D apporte l'acquisition GPR 3D professionnelle dans le flux de travail simple d'un chariot géoradar traditionnel. Compact, léger et conçu pour une utilisation par un seul opérateur, il associe une antenne array 8 canaux 450 MHz au workflow piloté par tablette ViewPoint 2 pour faciliter la transition du relevé 2D vers la cartographie 3D du sous-sol.

Conception et portabilité
Avec un poids de 25,4 kg (chariot + antenne), le système est transportable et déployable par un seul opérateur. Plié pour le transport, l'appareil mesure 870 × 540 × 370 mm ; en position d'utilisation (poignée relevée) : 1010 × 540 × 1030 mm. Le format compact réduit la complexité logistique et permet le transport dans un véhicule conventionnel.

Flux de travail
Le système est piloté depuis une tablette via ViewPoint 2 pour la configuration du relevé, la capture des données et la visualisation sur le terrain. Le workflow est : Transport → Mise en service → Acquisition 3D → Traitement → Interprétation. PinPointR 3D s'intègre dans un écosystème comprenant Condor et Geolitix Plus/Ultra pour le post-traitement et l'interprétation.

Avantages

• Acquisition GPR 3D professionnelle intégrée dans un flux de travail chariot familier, limitant le temps de formation des opérateurs.
• L'ergonomie d'un chariot conventionnel simplifie la transition du 2D vers le 3D.
• Utilisation par une seule personne : conçu pour le transport, le déploiement et l'utilisation par un seul opérateur.
• Dimensions repliées compactes pour un transport facilité dans des véhicules standards.
• Architecture 8 canaux pour l'acquisition simultanée de plusieurs profils radar et la constitution de jeux de données 3D denses.
• Fréquence opérationnelle 450 MHz adaptée à la cartographie et aux investigations professionnelles du sous-sol.
• Workflow piloté par tablette ViewPoint 2 pour la configuration, l'acquisition et la visualisation sur le terrain.
• Compatibilité avec Condor et Geolitix Plus/Ultra pour le traitement avancé, la visualisation et l'interprétation.
• Support de positionnement via GPS interne ou externe compatible NMEA 0183.

Applications

• Mappage des réseaux
• Détection de tuyaux enterrés
• Cartographie de câbles et gaines
• Mappage 3D des réseaux
• Mappage des infrastructures enterrées
• Études préalables à la construction
• Investigations pré-excavation
• Réalisation de sondages GPR en milieu urbain
• Investigations de chaussées
• Zones pavées et parkings
• Détection de structures enfouies
• Détection d'anomalies du sous-sol
• Relevés GPR professionnels à haute densité
• Reconstruction tridimensionnelle du sous-sol
• Enquêtes dans des zones à forte densité d'éléments enterrés où les profils 2D isolés sont difficiles à interpréter

Accessoires (configuration standard décrite)

• 1 unité antenne PinPointR 3D 450 MHz array 8 canaux
• 1 ART pour PinPointR 3D
• 1 support tablette RAM Mount Tab-Tite 9"–10.5"
• 2 batteries Li-Ion ImpulseRadar
• 2 chargeurs pour batteries Li-Ion 3 cellules, avec jeu de 3 câbles
• 1 câble GPS externe pour récepteur maître, 35 cm – bleu
• 1 câble PC-vers-switch, M12 X-code vers RJ45 – 150 cm
• 1 perche GPS télescopique, 55–150 cm, filetage 5/8" UNC
• 1 PC/Tablet Windows rugged

Logiciels et intégrations
ViewPoint 2 : logiciel d'acquisition piloté par tablette inclus pour la configuration du relevé, l'acquisition des données et la visualisation en champ. Condor : logiciel ImpulseRadar recommandé pour le traitement avancé, la visualisation et l'interprétation (vendu séparément). Geolitix Plus / Ultra : plateformes compatibles pour le post-traitement, la visualisation et l'interprétation des jeux de données GPR 3D (vendues séparément). Récepteur GPS / GNSS : supporte les systèmes de positionnement interne ou externe via NMEA 0183 pour géoréférencer les données acquises.

Caractéristiques / spécifications techniques

• Technologie — GPR multicanal 3D
• Fréquence — 450 MHz
• Nombre de canaux — 8
• Largeur de couverture — 59 cm, centre-à-centre entre canal 1 et canal 8
• Poids — 25,4 kg / 56 lb (chariot + antenne)
• Batterie — Li-Ion 12 V / 1,3 Ah
• Vitesse d'acquisition déclarée — >130 km/h @ intervalle points 5 cm
• Dimensions (replié pour transport) — 870 × 540 × 370 mm
• Dimensions (en service) — 1010 × 540 × 1030 mm (poignée relevée)
• Température de fonctionnement — −20 °C à +50 °C
• Logiciel d'acquisition — ViewPoint 2
• Logiciels recommandés de post-traitement — Condor / Geolitix
• Support GPS — GPS interne / externe
• Protocole GPS — NMEA 0183
• Conformité — CE, FCC & IC
• Garantie — 2 ans
