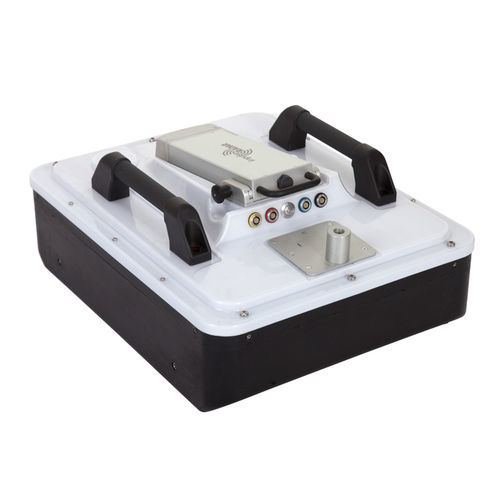

Antenne générateur de champ radar CrossOver

IP65à large bandemultibande

Présentation
La série CrossOver d'ImpulseRadar regroupe des systèmes professionnels de Radar à Pénétration du Sol (GPR) destinés aux inspections du sous-sol et aux relevés géophysiques. Disponible en trois modèles (CO4080, CO1760, CO730), la série couvre six fréquences comprises entre 70 et 800 MHz. Chaque système intègre une antenne CrossOver véritable double‑canal avec électronique de contrôle intégrée et module GPS interne. La technologie Real‑Time Sampling (RTS) améliore la pénétration en profondeur et la bande passante par rapport aux conceptions GPR conventionnelles. Les systèmes prennent en charge le contrôle sans fil via une tablette Android et sont alimentés par une batterie Li‑Ion 12V (autonomie typique jusqu'à 9 h selon le mode). Les unités peuvent être montées sur des chariots dédiés, tractées avec un harnais, portées à la main ou transportées par véhicule lors des relevés.

CO4080
Modèle compact pour inspections haute résolution d'infrastructures urbaines, relevés archéologiques, localisation de réseaux enterrés et évaluation des revêtements routiers.

• Fréquences centrales : 400 MHz (LF) + 800 MHz (HF)
• Fenêtre temporelle : 388 ns (LF) · 194 ns (HF)
• Dimensions : 444×355×194 mm
• Poids : 6.35 kg
• Autonomie / Temps de fonctionnement : 7 h (dual) · 9 h (single)
• Consommation : 1.3 A (dual) · 1.0 A (single)
• Chariot plié : 870×540×370 mm · Chariot en usage : 1010×540×1030 mm
• Poids chariot : 12.8 kg · Ant.+écran : 20 kg
• Roues : 4 × Ø315 mm

CO1760
Modèle intermédiaire équilibrant profondeur d'investigation et résolution. Adapté aux inspections de routes et ponts, aux relevés géologiques et aux applications multi‑fréquences.

• Fréquences centrales : 170 MHz (LF) + 600 MHz (HF)
• Fenêtre temporelle : 1050 ns (LF) · 263 ns (HF)
• Dimensions : 695×445×205 mm
• Poids : 9.5 kg
• Autonomie / Temps de fonctionnement : 7 h (dual) · 9 h (single)
• Consommation : 1.3 A (dual) · 1.0 A (single)
• Chariot plié : 920×640×390 mm · Chariot en usage : 1100×640×1030 mm
• Poids chariot : 15.3 kg · Ant.+écran : 25.7 kg
• Roues : 4 × Ø315 mm

CO730
Modèle de plus grande taille, conçu pour maximiser la profondeur de pénétration. Idéal pour études géologiques profondes, prospection minière, inspection glace/neige et études environnementales.

• Fréquences centrales : 70 MHz (LF) + 300 MHz (HF)
• Fenêtre temporelle : 2500 ns (LF) · 625 ns (HF)
• Dimensions : 960×760×270 mm
• Poids : 20.2 kg
• Autonomie / Temps de fonctionnement : 6 h (dual) · 8 h (single)
• Consommation : 1.5 A (dual) · 1.2 A (single)
• Chariot : — (pulling kit disponible)

Caractéristiques techniques communes
Paramètres clés partagés par CO4080, CO1760 et CO730 :

• Type d'antenne : CrossOver double‑canal
• Modes d'activation des canaux : CH-1 & CH-2 (les deux) · CH-1 (LF) · CH-2 (HF)
• SNR : >100 dB
• Bits effectifs : >16 bit
• Scans/s : >800
• Vitesse de relevé : >130 km/h @ 5 cm
• Largeur de bande : >120% fractional, −10 dB
• Modes d'acquisition : Wheel · Time · Manual
• Positionnement : encodeur roue + DGPS interne + GPS externe (NMEA 0183)
• Alimentation : 12V Li‑Ion rechargeable · 12V DC externe (optionnel)
• Température de fonctionnement : −20° à +50°C
• Indice de protection : IP65
• Certifications : CE · FCC · IC
• Tablette recommandée : Samsung Galaxy Tab Active Pro ou équivalent · Android ≥ 5.0 · 720×1280 px · 2.7 GB RAM

Accessoires

• Pulling Kit : tiges, harnais pectoral et ceinture lombaire pour déploiement ergonomique en zones confinées ou difficiles d'accès.
• Push Cart : chariot pliable pour collecte GPR 2D efficace ; disponible pour CO4080 et CO1760 ; compatible GPS RTK externe ou station totale.
• Measuring Wheel : roue odométrique Ø250 mm en plastique imprimé, compatible avec tous les modèles CrossOver ; odomètre et câble logés à l'intérieur.
• GPS Mounting Kit : accessoires et perches de montage pour récepteur GPS externe sur chariot ou unité d'antenne.
• Skid Plate : plaques de protection pour chariot et configuration de traction ; pièces consommables/de rechange.

Documentation
Fiche technique disponible au format PDF (fiche série CrossOver).

Caractéristiques / spécifications techniques

• Série : CrossOver (ImpulseRadar)
• Modèles : CO4080 · CO1760 · CO730
• Plage de fréquences : six fréquences couvrant 70–800 MHz selon le modèle
• Type d'antenne : double‑canal
• Technologie d'acquisition : Real‑Time Sampling (RTS)
• Positionnement : encodeur roue + DGPS interne + GPS externe (NMEA 0183)
• Alimentation : 12V Li‑Ion (autonomie jusqu'à 9 h en configuration single)
• Indice de protection : IP65
• Certifications : CE, FCC, IC
• Applications typiques : inspections d'infrastructures, archéologie, localisation de réseaux, études géologiques et minières, études sur glace/neige, surveillance environnementale
