Système de contrôle non-destructif automatisé NOVO DR

par rayons X

Aperçu
NOVO DR est un système de radiographie numérique portable destiné aux contrôles NDT et inspections structurelles sur site. La solution associe des détecteurs 16 bits à une plateforme légère, une autonomie batterie longue durée et un pilotage entièrement sans fil pour les flux d’inspection industriels.

NOVO Touch Pro — Logiciel d’acquisition et d’analyse
NOVO Touch Pro s’exécute sur tablettes rugged et propose une interface de capture intuitive ainsi que des outils d’analyse avancés optimisés pour les workflows NDT, facilitant la prise de décision sur site.

Points clés

• Algorithme GENIE — amélioration automatique d’image en un seul geste (version actuelle jusqu’à 4× plus rapide)
• Auto Wall Thickness Tool — mesure automatique d’épaisseur de paroi sur l’image
• Automatic Basic Spatial Resolution (SRb) — détection SRb dans une ROI sélectionnée
• Stitching automatique et manuel — fusion de plusieurs images pour inspections étendues
• DWT (Double Wall Thickness) — conversion des niveaux de gris en valeurs d’épaisseur

Normes prises en charge

• ISO 17636‑2 Classe B
• ASME Section V Article 2
• BOEING 7044 Ver C
• ASTM DICONDE

Bénéfices de la solution NOVO‑DR

• Fonctionnement portable avec batterie >16 heures et pilotage entièrement sans fil
• Wireless Mesh propriétaire : jusqu’à 1 km en visée directe (jusqu’à 3 km en élévation) ; stabilité en environnements RF chargés
• Compatibilité avec isotopes, sources à potentiel constant et générateurs pulsed
• Connecteurs MIL‑DTL‑38999 pour connexions fiables sur le terrain
• Imagerie 16 bits gérée via tablette ou PC avec NOVO Touch Pro
• Inspections plus rapides et archivage numérique par rapport au Film/CR ; option de location disponible

Points forts du système

• Matériel orienté terrain : connecteurs MIL‑DTL‑38999 et tablettes MIL‑STD‑810G
• Profondeur d’image maximale : détecteurs 16 bits dernière génération
• Autonomie prolongée : >16 heures
• Interface tactile simple pour usage rapide sur site

Applications courantes

• Inspection béton et construction
• Inspection tuyauteries et réservoirs Oil & Gas
• Maintenance et production aéronautique
• Contrôle qualité munitions
• Inspection de soudures en chantiers navals

Exemples d’application
Béton & Construction
Localisation rapide des armatures, conduits et éléments incorporés avant perçage, découpe ou carottage pour réduire risques et arrêts.

Oil & Gas
Inspection radiographique de tuyaux, récipients sous pression, soudures et vannes pour détecter porosité, fissures, manques de fusion, inclusions, corrosion et mesurer précisément l’épaisseur de paroi.

Aéronautique
Radiographie sur site et en atelier pour production et maintenance : alimentation sur batterie et contrôle sans fil adaptée aux espaces restreints, avec workflow amélioré par rapport au Film/CR.

Militaire / Munitions
Contrôles de production et périodiques pour détecter fissures, défauts d’assemblage et assurer traçabilité numérique.

Chantiers navals
Inspections de soudures sur site en production et maintenance ; détecteurs fins et sans fil permettant des temps d’exposition réduits et doses plus basses.

Inspection lignes haute-tension
Contrôle des manchons de compression, raccords et accessoires pour détecter défauts avant rupture du conducteur.

Art & Archéologie
Imagerie interne non invasive d’artefacts, peintures et sculptures pour révéler détails de construction et état de conservation.

NOVO Touch Professional Software
NOVO Touch Professional propose capture, amélioration, annotation et outils de conformité : Line Profile, Image Statistics, Wall Thickness, Crack Measurement, archivage et partage ; contrôle des fonctions matérielles (illumination, bascule filaire/sans fil, activation des sources, etc.).

Configurations disponibles
NOVO‑DR est proposé en trois configurations principales adaptées aux exigences de mobilité et d’inspection :

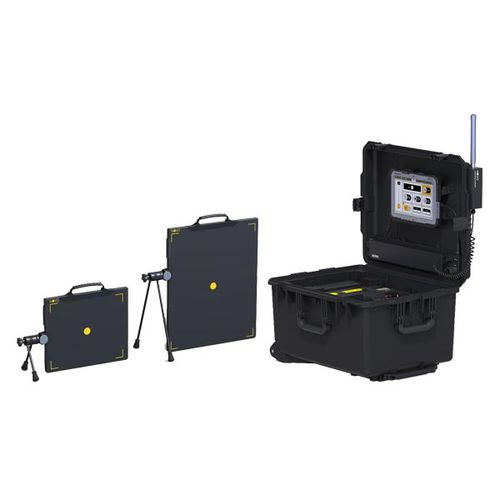

• Discovery III — système complet en valise rugged ; NOVO Bright XL 21,5" 1500 NIT ; prise en charge détecteurs 10BN/18BN/12SFN/12HRN/15WN/22WN ; Wireless Mesh III inclus. Pour inspections industrielles complexes multi‑opérateurs.
• Shadow III — système ultra‑compact (~4 kg) en sac à dos ; détecteur NOVO 12SFN (~1,2 kg) ; imagerie à ~3 mm du bord ; fonctionnement via smartphone Android ou tablette Windows ; mode AED. Idéal pour espaces confinés.
• Ultimate III — sac à dos grand format pour détecteurs jusqu’à 22WN ; NOVO Bright S 10" 1500 NIT ; câble léger 50 m sur enrouleur ; Wireless Mesh III inclus. Pour inspections de grandes pièces.

Accessoires

• Détecteurs flexibles — NOVO 10BN & 18BN : conformables aux tuyaux (Ø6" / Ø12"), option pixel 99 μm
• Protection détecteur : Armor Kit (antichoc, résistant à l’eau) et Soft Cover
• Fixation : montage trépied diagonal, support bipode, cadre robotique, rails pliables
• Connectivité : nœud Ranger Mesh additionnel, Wireless X‑Ray, câbles d’extension
• Imagerie 3D : 3D Arc Lite, 3D Arc Mesh ; alimentation externe : Falcon Power Bank (~+6 heures)

Caractéristiques techniques (exemples)

• Détecteurs (exemples) — NOVO 15WN : zone image 231 × 284 mm ; taille détecteur 269 × 330 mm ; 74 % zone active ; épaisseur 15,6 mm ; poids ≈2,5 kg ; profondeur 16 bits ; taille pixel 148 μm ; charge maximale 150 kg.
• NOVO 22WN : zone image 355 × 426 mm ; taille détecteur 385 × 462 mm ; 85 % zone active ; épaisseur 15,6 mm ; poids ≈4,5 kg ; 16 bits.
• Système — tablettes multi‑contrôle ; batterie intégrée >16 heures ; Wireless Mesh longue portée ; connecteurs MIL‑DTL‑38999 ; valise rugged 62,5 × 50 × 36,6 cm ; tailles de sac à dos selon modèle.
• Tablettes — options MIL‑STD‑810G / IP65 Panasonic Toughpad ; NOVO Bright XL 21,5" 1500 NIT et NOVO Bright S 10" 1500 NIT.
• Sources X‑ray & gamma — compatibles isotopes (Ir‑192, Se‑75), générateurs à potentiel constant et pulsés ; support filaire ou sans fil.
