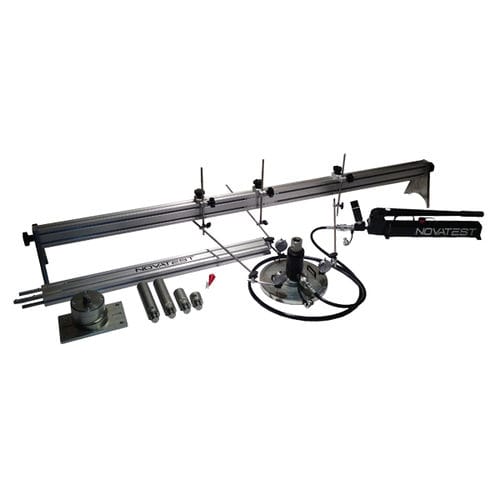

Plaque de test

Overview

Système complet pour déterminer la capacité portante du sol conformément aux normes de référence. La preuve de portance sur plaque est utilisée pour vérifier la capacité portante du sol, des couches de fondation et des couches de base des revêtements. Elle sert également à évaluer la capacité portante de surface et l'état de compactage des matériaux granulaires et des chaussées.

Test principle
Le test consiste à transmettre des incréments de charge croissants au sol via un système de poussée hydraulique et une plaque circulaire tout en mesurant simultanément les tassements. Il permet de déterminer la déformation/la compressibilité en appliquant la charge via un système hydraulique agissant sur une plaque circulaire. Le tassement induit par la plaque est enregistré par des systèmes d'acquisition centésimaux ou numériques référencés à un cadre extérieur à la zone d'influence de la charge. La masse du contrepoids doit être choisie en fonction de la charge attendue.

Application and plates
Les essais sont généralement réalisés avec des plaques métalliques de diamètres standard de 300 à 760 mm et peuvent être effectués au niveau du sol ou à l'intérieur de fosses/puits (profondeur limitée par la taille du vérin et des rallonges).

Standards
CNR BU 146 ; SN 670 317 et 670317th ; méthode CT2 du LCPC.

Technical features

• N.1 pompe à levier monostade, pression de travail 0–700 bar, 1,4 cc par course, réservoir utile 0,5 L (*)
• N.1 manomètre digital NVT02B haute précision 0–700 bar avec indication des pics min/max, stockage des valeurs sélectionnables et unités (psi, MPa, kPa, bar, mbar), précision 0,20% F.S. (*)
• N.1 adaptateur pour manomètre 1/2"G pour connexion à une prise de pression
• N.1 vérin à piston creux, retour par ressort, poussée 10 t, course 50 mm (**)
• Système configurable avec vérins de différentes capacités et courses
• N.1 plaque Ø300 mm, ép. 25 mm avec points d'appui réglables pour comparateurs
• Plaques optionnelles disponibles : Ø760 / Ø600 / Ø450 mm, épaisseur 25 mm
• N.1 tête articulée avec charnière sphérique pour centrer la charge
• Rallonges : N.1 L=200 mm ; N.2 L=100 mm ; N.3 L=50 mm
• N.3 comparateurs analogiques centésimaux, course 30 mm
• N.3 supports portacomparateurs (n.3 L=600 mm + n.3 L=300 mm)
• N.1 poutre de support pour portacomparateurs L=3000 mm (deux blocs démontables L=1500 mm) avec deux supports réglables en hauteur
• (*) Compatible avec Flat Jack Kit, STD Pull-Out Kit, Pull-Off 500 Kit, Shove Test
• (**) Compatible avec STD Pull-Out Kit, Pull-Off 500 Kit

Accessories (standard supply)

• N.1 pompe manuelle monostade avec réservoir 0,5 L (*)
• N.1 manomètre digital NVT02B 0–700 bar avec indication de pic de pression, livré avec rapport d'étalonnage (réf. Accredia) (*)
• N.1 vérin à piston creux, retour par ressort, poussée 10 t (100 kN), course 50 mm, complet avec diagramme force/pression (**)
• N.1 plaque Ø300 mm, ép. 25 mm
• N.1 tête avec charnière sphérique pour centrer la charge
• N.1 rallonge L=200 mm
• N.2 rallonges L=100 mm
• N.3 rallonges L=50 mm
• N.3 comparateurs centésimaux, course 30 mm
• N.3 supports portacomparateurs
• N.1 poutre de support pour portacomparateurs avec supports réglables
• N.1 mallette rigide de transport et protection pour l'ensemble hydraulique

Accessories (optional)

• Vérin à piston creux, retour par ressort, poussée 20 t (200 kN)
• Plaque Ø760 mm, ép. 25 mm
• Plaque Ø600 mm, ép. 25 mm
• Plaque Ø450 mm, ép. 25 mm

Downloads
Fiche technique disponible en anglais (fiche technique produit PDF).

Technical specifications

• Pompe : pompe à levier monostade, 0–700 bar, 1,4 cc par course, réservoir 0,5 L
• Manomètre : NVT02B digital, 0–700 bar, pic min/max, affichage multi-unités, précision 0,20% F.S.
• Cylindre/Vérin : piston creux, retour par ressort, standard 10 t (100 kN), course 50 mm (option 20 t disponible)
• Plage standard : Ø300 mm, épaisseur 25 mm (autres diamètres standard : Ø450, Ø600, Ø760 mm, ép. 25 mm)
• Comparateurs : 3 × comparateurs analogiques centésimaux, course 30 mm
• Supports portacomparateurs et poutre : supports réglables, poutre L=3000 mm (deux blocs de 1500 mm)
• Rallonges : 1 × 200 mm, 2 × 100 mm, 3 × 50 mm
• Tête articulée avec charnière sphérique pour centrage de la charge
• Transport : mallette rigide pour l'ensemble hydraulique
• Normes : CNR BU 146 ; SN 670 317 et 670317th ; méthode LCPC CT2
