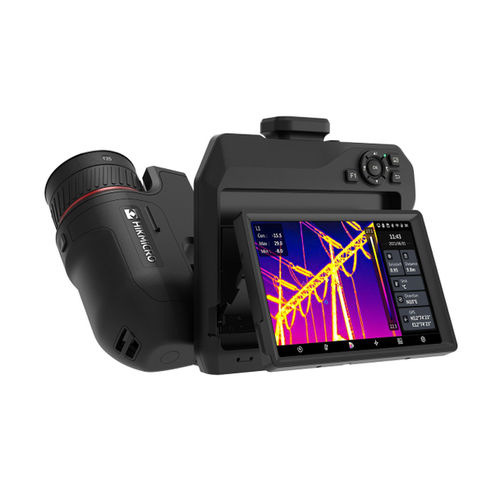

HIKMICRO Série SP — Caméra thermique portative professionnelle
La série HIKMICRO SP est une gamme de caméras thermiques portatives professionnelles destinée aux techniciens, inspecteurs et agents de maintenance intervenant dans les secteurs industriel, énergétique et du bâtiment. Quatre modèles répartis sur deux niveaux de détecteur (SP40 / SP40H et SP60 / SP60H) utilisent la technologie SuperIR pour fournir des images radiométriques à résolution améliorée pour le diagnostic et la rédaction de rapports.

Caractéristiques principales

• Système d'optiques interchangeables (du télé au grand-angle) pour adapter le champ de vision et la résolution spatiale aux tâches, de l'inspection haute tension à distance à l'analyse rapprochée de PCB.
• Autofocus assisté par laser permettant une mise au point précise en environ une seconde même en faible contraste thermique ; plusieurs modes de mise au point disponibles.
• Écran tactile 5" rotatif à 90° et objectif rotatif à 180° pour les inspections en angle dans les espaces confinés ; les modèles SP60 incluent un viseur électronique OLED 1024 × 768 px pour une meilleure lisibilité en plein soleil.
• Conception pour le travail de terrain : protection IP54, résistance aux chutes d'1 m et jusqu'à ~8 heures d'autonomie avec deux batteries Li‑ion interchangeables incluses.
• Télémètre laser intégré, GPS et boussole pour géolocalisation ; connectivité Wi‑Fi double bande, Bluetooth, USB‑C et mini HDMI pour la connexion et le streaming IR.
• Logiciel PC gratuit HIKMICRO Analyzer pour l'analyse thermique et la génération de rapports professionnels.

Applications — Secteur industriel

• Tableaux et câblages BT/MT : inspection thermique de panneaux, barres omnibus, transformateurs et connexions pour détecter anomalies de résistance de contact, déséquilibres de phase et surchauffes.
• Moteurs, roulements et transmissions : détection de températures anormales dues à l'usure, lubrification insuffisante ou désalignement.
• Installations photovoltaïques : identification de cellules défectueuses, points chauds, diodes de by‑pass grillées et connexions défaillantes (inspections depuis le sol et par drone).
• Inspection de PCB et composants électroniques : mode PCB Inspection et support microscope optionnel pour l'analyse thermique à fort grossissement.
• Processus à haute température (versions H) : contrôle de fours industriels, réfractaires et opérations de fusion jusqu'à 2 200°C (SP40H/SP60H).
• Inspections mécaniques et structurelles : localisation de zones à température anormale sur réservoirs, tuyauteries, pompes et compresseurs.

Applications — Bâtiment et génie civil

• Diagnostic énergétique et audits thermiques : détection de ponts thermiques, pertes de chaleur et infiltrations d'eau pour bilans énergétiques et rénovations.
• Inspection de toitures : identification d'humidité dans l'isolant ou de membranes endommagées pour des réparations ciblées.
• Systèmes de plancher chauffant et circuits hydrauliques : vérification de l'uniformité chauffage/refroidissement et localisation de fuites dissimulées.
• Tableaux électriques domestiques : prévention des risques d'incendie liés à des surchauffes dans les tableaux résidentiels.
• Mise en service sur site : documentation de la pose correcte des isolations thermiques et acoustiques avant la clôture des travaux.

Logiciel inclus
HIKMICRO Analyzer (PC, gratuit) — analyse d'images et de vidéos thermiques, gestion d'archives et génération de rapports professionnels.

Téléchargements et documentation
Fiches techniques et documentation produit disponibles pour les modèles SP40 et SP60 (fiches PDF).

Caractéristiques techniques

• Résolution IR : SP40 / SP40H — 480 × 360 px ; SP60 / SP60H — 640 × 480 px.
• SuperIR : SP40 — 960 × 720 px ; SP60 — 1 280 × 960 px.
• NETD : < 30 mK (@ 30°C, F#=1.0).
• Fréquence d'image : 30 Hz.
• Pitch du détecteur : 17 μm.
• Plage spectrale : 7,5 – 14 μm.
• Caméra visuelle : 8 MP — 3264 × 2448 px.
• Écran principal : 5" LCD tactile 1280 × 720.
• Viseur OLED (EVF) : SP60/SP60H — 1024 × 768 px ; SP40/SP40H — non présent.
• Zoom numérique : 1× – 12× continu.
• Modes d'image : Thermique / Visuel / Fusion / PIP / Blending.
• Palettes couleurs : White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red.
• Plages de température : Plage 1 : -20°C … +150°C ; Plage 2 : 0°C … +650°C ; Plage 3 (H uniquement) : 300°C … +2 200°C.
• Plage basse étendue (H uniquement) : dès -40°C.
• Précision : ±2°C / ±1°C / ±1% / ±2%.
• Outils de mesure : 10 spots, 1 ligne, 5 rectangles, 5 cercles, ΔT.
• Modes d'alarme couleur : Above / Below / Interval / Insulation / Condensation.
• Modes de mise au point : Laser Assisted AF / Continuous AF / AF / Manual / Touch AF.
• Stockage images : ~130 000 images (8 MP).
• Stockage vidéo : MP4 max 420 h · Radiométrique max 72 h (SP40) ; MP4 max 500 h · Radiométrique max 38 h (SP60).
• Format d'image : JPEG radiométrique.
• Annotations : voix (60 s), texte (200 caractères), QR Code, photo, tag, croquis.
• Connectivité : Wi‑Fi 802.11 b/g/n 2,4 + 5 GHz ; Bluetooth 4.2 ; USB‑C ; HDMI‑D (mini).
• Streaming IR : via UVC et Wi‑Fi.
• GPS et boussole : oui (géoréférencement pour images extérieures).
• Télémètre laser : 50 m intérieur / 10 m extérieur (intégré).
• Carte SD : extensible jusqu'à 128 GB.
• Batterie : 2 × Li‑ion interchangeables (~4 h chacune), 2 batteries incluses (jusqu'à ~8 h).
• Protection : IP54.
• Résistance aux chutes : 1 m (IEC 60068-2-31).
• Température de fonctionnement : -20°C … +50°C.
• Poids : env. 1 451 g (SP40) / 1 481 g (SP60).
• Dimensions : SP40 — 210,1 × 141,0 × 87,8 mm ; SP60 — 204,7 × 153,6 × 87,8 mm.
• Garantie : 3 ans produit · 10 ans détecteur · 2 ans batterie.
• Objectifs interchangeables (exemples) : SP40 — L6 (télé, 6°×4,5°), L9 (9°×6,8°), L19 (18,7°×14° standard), L37 (37,3°×27,8° grand-angle) ; SP60 — L8 (télé 8°×6°), L12 (12°×9°), L25 (24,8°×18,7° standard), L50 (50°×37,3° grand-angle).

Accessoires et contenu standard

• Accessoires disponibles : objectifs série SP (L6/L9/L19/L37 pour SP40 · L8/L12/L25/L50 pour SP60), adaptateur grand-angle 0,5×, batterie interchangeable HM-7250DC, chargeur double baies HM-20322ZC, support microscope optionnel, support bureau, housse souple HM-SP01-POUCH, valise rigide rembourrée (incluse).
• Contenu standard : caméra thermique, 2 batteries Li‑ion interchangeables, chargeur double baies avec adaptateurs internationaux, carte SD 128 GB, dragonne poignet, bandoulière, câble USB‑C 2‑en‑1, câble Mini HDMI–HDMI, bouchons d'objectif, chiffon anti‑poussière, guide de démarrage multilingue, certificat d'étalonnage.
