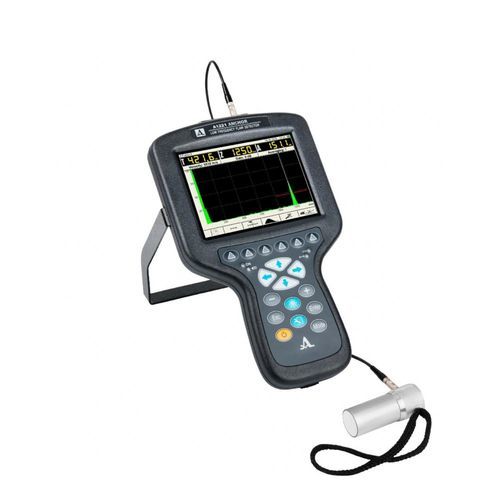

Appareil d'inspection CND à ultrasons A1221

Aperçu du produit: L'A1221 ANCHOR est un instrument ultrasonique pour l'évaluation in situ des éléments métalliques intégrés à l'aide d'ondes ultrasoniques basse fréquence. Applications: - Le principal domaine d'application de l'A1221 ANCHOR est le contrôle non destructif des boulons d'ancrage et d'éléments structurels similaires. - Les évaluations suivantes peuvent être effectuées en plaçant le transducteur ultrasonique à l'extrémité libre du boulon: - Détection des ruptures d'ancrage - Évaluation de la longueur/résidu - Évaluation de la qualité d'adhésion Caractéristiques d'application: - Diamètre des boulons/barres évaluable: 20-40 millimètres - Longueur d'évaluation non scellée: jusqu'à 8 mètres - Longueur minimale d'évaluation: 0,3 mètre - Profondeur de scellement évaluable dans le béton: jusqu'à 1 mètre - Profondeur de scellement évaluable dans la roche: jusqu'à 4 mètres Caractéristiques techniques: - Plage de fréquence de fonctionnement, kHz: 25-250 - Longueur maximale d'acquisition de données, μs: 4000 - Longueur d'évaluation, m: 0,5-3 - Longueur d'évaluation des tiges intégrées, m: jusqu'à 1 - Plage de diamètre des tiges évaluable, mm: 20-40 - Plage de vitesse du matériau, m/s: 500-15000 - Tension de sortie de l'émetteur, V: ±20, ±100, ±200 - Forme d'impulsion de l'émetteur: Méandre bipolaire, 0,5÷5,0 périodes - Taux de répétition des impulsions, Hz: 1-45 - Plage de réglage du gain, dB: 0-100, pas 1 - Nombre de points programmables de la fonction DAC: 24 - Plage dynamique de la fonction DAC, dB: 30 - Alimentation: Batterie intégrée - Temps de fonctionnement, h: 14 - Temps de charge de la batterie, h: 3 - Type d'affichage: TFT (640 х 480) - Dimensions de l'unité électronique, mm: 260×156×43 - Poids de l'unité électronique, kg: 0,8 Conditions opérationnelles: - Plage de température de fonctionnement, ºC: de -20 à +45 - Humidité relative de l'air à +35°С, %, max: 95 Accessoires (Kit de livraison): - No.1 Unité électronique A1221 Anchor - No.1 Adaptateur secteur AC 80-264 / VDC 15V - No.1 Câble USB 2.0 USB-A vers USB Micro-B - No.1 Câble Lem00 à Lemo0, 2,25m - No.1 Étui de transport - No.1 Housse souple - No.1 Support d'instrument - No.1 Boîtier rigide - No.1 Transducteur piézoélectrique basse fréquence S0205, 25 Khz - No.1 Transducteur piézoélectrique basse fréquence S0206, 50 KHz (optionnel) - No.1 Transducteur piézoélectrique basse fréquence S0208, 100 KHz (optionnel) - No.1 Bloc d'essai Rexilite - No.1 Couplant ultrasonique 80 ml
