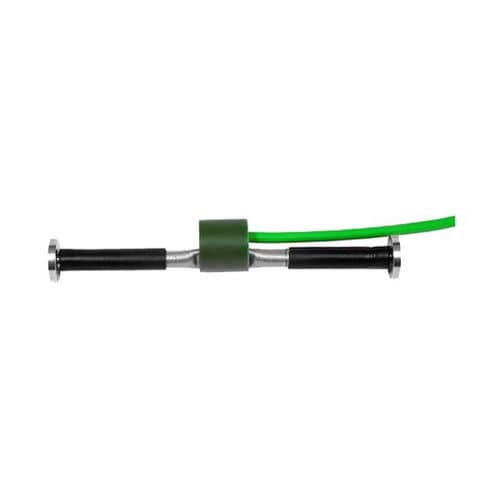

Jauge de contrainte à fil vibrant

embarquéede haute précisionpour béton

Présentation du produit
Jauges de déformation destinées à la mesure des contraintes et des déformations. Les jauges à corde vibrante servent à mesurer les efforts dans les structures porteuses ou à surveiller les tensions des voussoirs de tunnel lors des phases de creusement. Ce contrôle est nécessaire pour vérifier les contraintes et déformations des ouvrages de soutènement provisoires ou permanents.

Fonctionnement et construction
Les jauges à corde vibrante sont composées d'un tube en acier inox à l'intérieur duquel une fine corde, fixée aux deux extrémités, est mise en vibration par une bobine d'excitation. Un thermistor interne relève la température. La jauge peut fonctionner en traction comme en compression, elle est étanche et peut être installée en surface sur des structures sollicitées ou noyée dans des massifs de béton pour des mesures de contraintes. Les données peuvent être relevées via une unité de contrôle portable ou par un système automatique d'acquisition de données pour un suivi continu.

Accessoires

• Paire de blocs pour barres à souder
• Gabarit de montage pour blocs
• Câble électrique coupé à taille

Téléchargements disponibles

• Fiche technique FR

Caractéristiques / spécifications techniques

• Matériau : acier inox
• Dimensions : diamètre 25 mm, longueur 150 mm
• Type de capteur : corde vibrante
• Plage de mesure : +/- 1 500 µε
• Sensibilité : 1 µε
• Répétabilité : +/- 0,2% F.S.
• Exactitude totale : <1% F.S.
• Thermistor interne : plage de mesure -20 … +80 °C
• Protection : IP68
