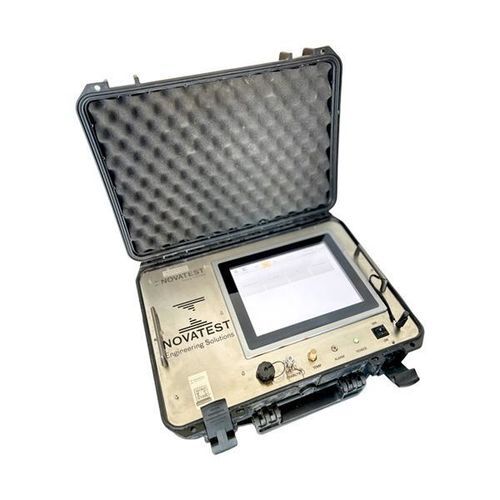

Enregistreur de données de vibration NOVALog 3.0

d'humiditéde pressionde déplacement

Présentation
Datalogger multiparamètre NOVALog 3.0 pour essais in situ, essais de charge et surveillance, jusqu'à 24 canaux.

Description du produit
NOVALog 3.0 est une unité d'acquisition de données compacte, configurable par l'utilisateur, conçue pour une utilisation sur le terrain et en laboratoire. La plateforme matérielle a été actualisée afin de réduire le poids et d'augmenter la configurabilité tout en gardant la compatibilité avec les capteurs analogiques courants. L'appareil est adapté aux conditions de chantier.

Capteurs pris en charge

• Capteurs à fil vibrant
• Cellules de charge
• Transducteurs de déplacement
• Inclinomètres
• Capteurs environnementaux (température, humidité, pression)
• Sondes de niveau d'eau

Performances et canaux
Le système intègre un convertisseur A/N 24 bits performant avec échantillonnage synchrone jusqu'à 200 Hz. La capacité d'entrée est de 24 canaux via trois modules ADC de 8 canaux, permettant une acquisition synchrone pour essais dynamiques et statiques.

Mobilité et batterie

• Batterie interne rechargeable au lithium remplaçant l'ancienne batterie plomb-acide
• Réduction importante du poids pour une meilleure portabilité
• Autonomie opérationnelle prolongée >8 h (selon configuration)
• Gestion intelligente de l'état de la batterie et alimentation stable sur chantier

Alimentation et suppression du bruit
L'appareil intègre un filtre DC pour supprimer les perturbations provenant du réseau 220 V, réduisant le bruit électrique et préservant l'intégrité du signal en environnements à alimentation instable.

Maintenance et modularité

• Composants remplaçables par l'utilisateur et maintenance simplifiée sur site
• Fusible cartouche 5×20 mm remplaçable par l'utilisateur
• Carte modulaire avec connecteurs circulaires 4 broches pour capteurs et dip-switch de configuration des canaux
• Moniteur optionnel plus robuste pour environnements à fortes vibrations
• Améliorations mécaniques pour une durabilité accrue

Interface et gestion des données
L'écran tactile 12” fournit la configuration locale, les graphiques temps réel et la gestion des données sans PC. Les configurations standards sont préchargées; les données sont stockées en mémoire interne et exportables via USB.

Nouvelles fonctionnalités

• Contrôle d'acquisition manuel
• Programmation des étapes d'acquisition, y compris modes asynchrones
• Insertion de notes pendant les essais associées à des points de mesure
• Riapertura di una sessione dati direttamente dall'unità
• Formules calculées en temps réel
• Option d'enregistrement et d'affichage en temps réel sur un PC externe (UART/série)

Applications

• Essais de charge sur dalles, poutres, pieux, tirants, fondations et ponts
• Essais avec vérins plats
• Essais de pompage et investigations hydrogéologiques
• Mesures multiparamétriques sur chantiers et en laboratoires
• Surveillance environnementale et géotechnique

Caractéristiques clés

• Compatible avec la plupart des capteurs analogiques du marché
• 24 canaux d'entrée avec échantillonnage synchrone jusqu'à 200 Hz
• Appareil léger avec batterie interne rechargeable au lithium
• Interface tactile conviviale
• Mesures affichées en unités d'ingénierie
• Stockage automatique des données et export USB
• Filtrage du bruit électrique pour alimentation stable
• Composants renforcés et maintenance simplifiée

Accessoires
Standard

• Chargeur de batterie
• Stylet pour écran tactile

Optionnels

• Batterie étendue
• Modules d'extension (12 ou 18 canaux supplémentaires)
• Fonctionnalité UART pour échange de données série en temps réel avec un PC

Spécifications techniques

• Types d'entrées capteurs : 0–5 V, 0–10 V, 0–20 mA, 4–20 mA (option : fil vibrant, mV/V, ohm)
• Nombre d'entrées : 24 canaux (3 modules ADC × 8 canaux)
• Capteur de température ambiante : intégré
• Convertisseur A/N : 24 bits haute performance avec lectures synchrones
• Fréquence d'échantillonnage : jusqu'à 200 Hz (synchrone sur tous les canaux)
• Alimentation : batterie interne au lithium ; alimentation externe 220 V avec filtre DC intégré
• Écran : 12” tactile résistif, IP65
• Exactitude totale : ±0,01 % FS
• Mémoire interne : capacité >100 000 points de données (extensible sur demande)
• Autonomie : prolongée, >8 h
• Boîtier : valise en polypropylène IP67
• Dimensions : 460 × 360 × 180 mm
• Température de fonctionnement : –20 °C … +80 °C
• Connecteurs capteurs : connecteurs circulaires 4 broches, configurables via dip-switch (protection IP67)
• Fusible : 5×20 mm remplaçable par l'utilisateur
• Poids total : ≈ 5,5 kg (avec batterie au lithium)
• Exemple poids batterie : plomb-acide précédent ~5,7 kg vs lithium ~1,3 kg
