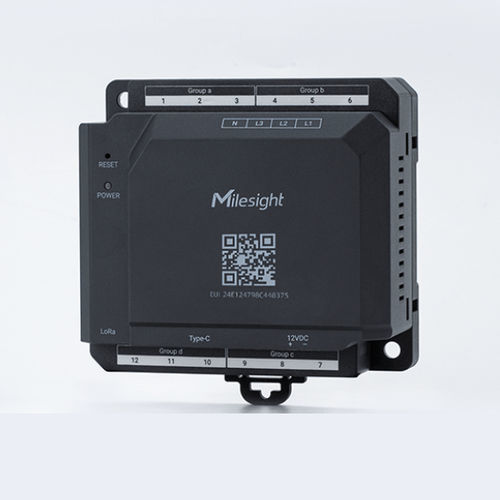

Appareil de mesure de puissance énergimètre CTH01

avec analyseur de qualité de puissance et d'harmoniquesde puissance apparentede puissance active

Présentation
Le CTH01 est un concentrateur de surveillance électrique LoRaWAN® à 12 canaux, conçu pour la surveillance multi-circuits. Il intègre une mesure de tension non invasive et des fonctions d'analyse industrielles pour aider les sites commerciaux et industriels à réduire les coûts et améliorer l'efficacité.

Fonctionnalités principales

• Concentrateur 12 canaux : surveille jusqu'à 4 circuits triphasés ou 12 circuits monophasés dans un seul appareil compact.
• Mesure de tension non invasive : sondes magnétiques à emboîtement pour la mesure de tension (sans câblage de bornier ni dénudage de conducteurs).
• Entrées de courant flexibles : prise en charge des transformateurs de courant à noyau fendu (CT) et des bobines Rogowski ; support hybride CT & Rogowski dans un même concentrateur.
• Échantillonnage haute vitesse et analyses avancées : fréquence d'échantillonnage jusqu'à 6–8 kHz pour capter harmoniques, déséquilibre de tension et anomalies du facteur de puissance pour un diagnostic professionnel.
• Ports RJ11 enfichables pour CT pour une installation rapide en plug-and-play.
• Configuration sans fil Bluetooth via l'application Toolbox pour une mise en service à distance sécurisée sans accéder au tableau.
• Calibration de direction à distance pour corriger les erreurs de polarité des CT en logiciel et éviter des déplacements coûteux.
• Indicateur LED d'état/alarme pour un retour visuel instantané.
• Format compact et options de fixation : montage sur rail DIN-35 et fixation magnétique optionnelle pour armoires électriques à espace réduit.

Déploiement et compatibilité

• Installation non invasive sans interruption de service : clipsser les sondes de tension sur les vis des disjoncteurs et utiliser les CT à noyau fendu autour des conducteurs sans couper les câbles ni interrompre l'alimentation.
• Prise en charge de configurations mixtes : triphasé (L1–L3 avec ou sans neutre), monophasé (L avec neutre) ou configurations mixtes dans le même concentrateur.
• Plages de courant : standard jusqu'à 1000 A par canal ; configurable jusqu'à 4000 A (prise en charge des CT / Rogowski connectés via RJ11).
• Ports RJ11 plug-and-play et port USB Type-C pour connexion d'un capteur de température sur câble.

Connectivité et gestion

• Transmission sans fil LoRaWAN® compatible de multiples bandes régionales (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Antenne : 1 × connecteur externe SMB femelle.
• Performances RF : puissance Tx jusqu'à 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) ; sensibilité jusqu'à -137 dBm ; prise en charge OTAA et ABP, fonctionnement en Classe C.
• Onboarding & gestion à distance via la plateforme Milesight IoT et l'application Bluetooth Toolbox ; prise en charge du stockage de données et des alarmes embarquées.

Analytique industrielle et stockage

• Mesures : tension et courant RMS, facteur de puissance, puissance active/réactive/apparente, énergie active/réactive/apparente importée/exportée, déséquilibre de tension triphasé, THDv et THDi.
• Diagnostics haute vitesse : détection des harmoniques, détection du déséquilibre de tension, anomalies du facteur de puissance pour la maintenance prédictive.
• Stockage et alarmes embarqués : stockage local des données (ex. : milliers d'entrées et centaines/milliers d'alarmes), alarmes de seuil/hors plage/panne d'alimentation et jusqu'à 12 mois de statistiques énergétiques agrégées (selon plateforme).

Cas d'utilisation

• Suivi et économies d'énergie pour grands établissements commerciaux (identification des charges inactives et des gaspillages d'énergie « à l'ombre »).
• Répartition des coûts et sous-comptage par locataire/zone pour bureaux, commerces et espaces de coworking.
• Maintenance prédictive industrielle en capturant les signatures précoces de sollicitation des équipements (harmoniques, déséquilibre).
• Surveillance solaire et micro-réseaux : suivre l'énergie importée vs exportée pour optimiser l'autoconsommation.

Caractéristiques / spécifications techniques

• Modèle : CTH01
• Canaux : 12 canaux de courant (supporte 4 circuits triphasés ou 12 circuits monophasés)
• Paramètres mesurés : tension et courant RMS ; facteur de puissance ; puissance active/réactive/apparente ; énergie active/réactive/apparente (import/export) ; déséquilibre de tension triphasé ; THDv et THDi
• Fréquence d'échantillonnage : 6–8 kHz
• Fréquence de travail : 50–60 Hz
• Précision : Énergie active ±1 % (IEC 62053-21) ; Énergie réactive ±2 % (IEC 62053-23)
• Plage de mesure de tension : 100–500 V AC ; précision de mesure ±1 %
• Tension maximale : N–L 290 Vrms ; L–L 500 Vrms
• Configuration des circuits de tension : triphasé (L1–L3 avec/sans neutre), monophasé (L avec neutre), mixte
• Plage de courant : jusqu'à 1000 A (configurable jusqu'à 4000 A)
• Interface courant : RJ11 (plug-and-play)
• Ports : 12 × canaux de courant
• USB : 1 × USB Type‑C pour connexion d'un capteur de température sur câble
• Indicateur LED : 1 × indicateur d'état/alarme
• Bouton : 1 × bouton de réinitialisation
• Alimentation : 12 V DC (±10 %)
• Consommation intrinsèque : max. 5,8 W
• Tension d'isolement : 4 kV AC (r.m.s) (1 mA / 1 min)
• Degré de pollution : 2 ; catégorie de surtension : II
• Altitude maximale : 2000 m
• Température de fonctionnement : -20 °C à 70 °C (-4 °F à 158 °F)
• Humidité relative : ≤95 % (sans condensation)
• Indice de protection : IP30
• Boîtier : ABS+PC (UL94 V0), gris Starlight
• Dimensions : 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Poids : 163 g
• Installation : montage sur rail DIN-35, fixation magnétique (optionnelle)
• Protocole sans fil : LoRaWAN®
• Connecteur antenne : 1 × SMB 50 Ω (femelle) connecteur externe
• Bandes RF supportées : CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Puissance Tx (typique) : 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilité : -137 dBm
• Mode : OTAA / ABP (Classe C)
• Données & fonctions embarquées : stockage local des données (dizaines de milliers d'entrées), journal d'alarmes (milliers), 12 mois de statistiques énergétiques (selon plateforme), alarmes de seuil/hors-plage/panne
• Normes & certifications : ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC ; Environnemental : RoHS
