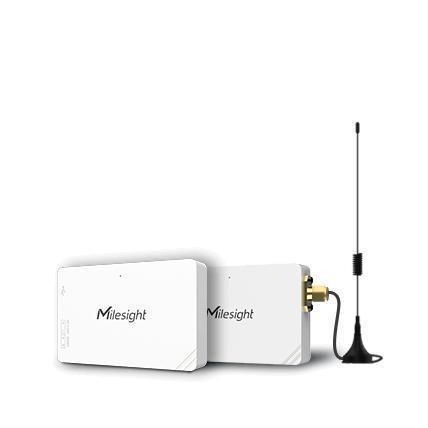

Passerelle de communication UC100

de télémesureIoTRS-485

Présentation
Le Milesight UC100 est un convertisseur compact Modbus RS485 vers LoRaWAN® conçu pour lire des périphériques Modbus RTU et transmettre les données de site via LoRaWAN®. Il prend en charge la configuration locale via USB Type‑C, la configuration à distance par downlink LoRa, l'exécution autonome de règles IF‑THEN en cas de perte de réseau, les rôles Milesight D2D (Controller & Agent) pour la communication directe entre appareils et FUOTA pour les mises à jour de firmware à distance.

Principales fonctionnalités

• Conversion des périphériques Modbus RTU (RS485) vers LoRaWAN®
• Collecte de données : lecture jusqu'à 64 registres
• Configuration locale et distante : USB Type‑C pour configuration locale et downlink LoRa pour configuration distante
• Fonctionnement autonome : exécution locale de commandes IF‑THEN en cas de coupure réseau
• Système d'événements intelligent : jusqu'à 16 commandes avec conditions et actions personnalisables
• Prise en charge Milesight D2D : peut fonctionner comme Controller ou Agent pour communication directe
• Support FUOTA : mise à jour du firmware Over‑The‑Air via réseau LoRa®
• Intégrité des données : stockage embarqué, récupération et retransmission pour éviter la perte de données

Interfaces & Matériel

• 1 × port RS485 (borne 3,5 mm), supporte Modbus RTU et passthrough
• Connecteur : borne 2‑broches 3,5 mm pour RS485
• Résistance de terminaison : interrupteur 1 × 120 Ω
• USB : 1 × USB Type‑C pour alimentation, configuration locale et console
• Antenne : antenne interne ou antenne externe optionnelle (connecteur SMA 50 Ω)
• LED : indicateur système
• Reset : bouton de réinitialisation interne
• Connecteur d'alimentation : 1 × borne 2‑broches 3,5 mm avec protection contre les surtensions et inversion de polarité

Capacités opérationnelles

• Fonctionnement LoRaWAN® OTAA/ABP Classe C
• Bandes supportées : CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (selon région)
• Exemples de puissance d'émission : 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Sensibilité : −137 dBm @300bps
• Débit série : 1200–115200 bps
• Fonctionnalités avancées : alarmes seuil, alarmes de variation, stockage des données (jusqu'à 800 entrées), récupération et retransmission des données, automatisation IF‑THEN

Installation & Format

• Format compact : pose sur bureau ou fixation murale par vis
• Boîtier : PC+ABS, couleur blanche
• Poids : env. 32 g
• Dimensions : 70 × 45 × 13 mm (sans connecteurs)

Fiabilité & Environnement

• Température de fonctionnement : −20 °C à 60 °C
• Humidité relative : 0%–95% (sans condensation)
• Indice de protection : IP30 (intérieur)

Gestion & Intégration

• Configuration plug‑and‑play et gestion distante via Milesight Development Platform (provisionnement par template, gestion distante, API/webhooks)
• FUOTA : mises à jour de firmware à distance via réseau LoRa®

Caractéristiques techniques

• Sans fil : LoRaWAN®, Milesight D2D; Antenne : interne ou externe optionnelle (SMA 50 Ω)
• Fréquences : CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Mode : OTAA/ABP Classe C; Sensibilité : −137 dBm @300bps; Puissance RF : jusqu'à 22 dBm (selon région)
• Interface de données : 1 × RS485 (borne 3,5 mm); Débit : 1200–115200 bps; Protocole : Modbus RTU, Passthrough; Résistance de terminaison : 120 Ω commutable
• Autres : USB Type‑C (alimentation/config/console); bouton reset; LED système; alimentation : borne 3,5 mm 2‑broches avec protection contre surtension et inversion de polarité
• Logiciel : configuration via USB ou downlink LoRa; Fonctions : alarmes seuil/variation, stockage (jusqu'à 800 entrées), récupération & retransmission, commandes IF‑THEN, Milesight D2D Controller & Agent, FUOTA
• Alimentation : DC 5–24 V via connecteur ou DC 5 V / 1 A via Type‑C; Consommation : <0.5 W; Matériau : PC+ABS, blanc; Poids : 32 g; IP : IP30; Temp. fonctionnement : −20 °C~60 °C; Humidité : 0%~95% sans condensation; Dimensions : 70 × 45 × 13 mm; Installation : bureau ou mur
