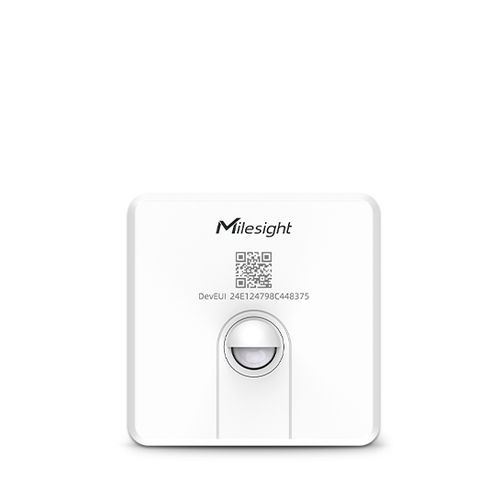

Capteur de mouvement à infrarouges passifs WS203

haute précisionsans filmural

Présentation
Le WS203 est un capteur LoRaWAN® combinant détection de mouvement PIR et mesure de la température et de l'humidité, conçu pour la surveillance d'environnement intérieur et la détection de présence. Il détecte les mouvements humains ou animaux et fournit des mesures de température/humidité haute précision, avec stockage local et retransmission des données en cas d'interruption de connectivité.

Principales caractéristiques

• Détection PIR avec caches interchangeables : jusqu'à 120° horizontal × 100° vertical, portée max 6 m
• Mesures de température et d'humidité haute précision pour un suivi fiable
• Stockage local des données (jusqu'à 1 000 enregistrements) et retransmission automatique après reconnexion
• Support Milesight D2D (Device-to-Device) pour communication directe entre nœuds
• Conception ultra-basse consommation avec batterie interne ER18505 Li-SOCl2 4000 mAh pour plusieurs années en conditions typiques
• Configuration NFC via application mobile et options de fixation simples pour un déploiement rapide

Communication Milesight D2D

• Permet la communication directe entre dispositifs Milesight LoRa sans passerelle LoRaWAN®
• Latence réduite et réponse sub-seconde dans les scénarios typiques
• Transmission locale sécurisée et réduction des coûts d'infrastructure pour certains cas d'automatisation

Détection de mouvement

• Technologie : infrarouge passif (PIR)
• Couverture : 120° horizontal × 100° vertical
• Portée : jusqu'à 6 m
• Zones de détection ajustables via caches PIR interchangeables

Mesure de la température et de l'humidité

• Température : -20 °C à +60 °C ; précision typ. ±0,3 °C (-20 °C à 0 °C), ±0,2 °C (0 °C à 60 °C) ; résolution 0,1 °C
• Humidité : 0 % à 100 % HR ; précision typ. ±2 % HR (25 °C) ; résolution 0,5 % HR

Intégrité et stockage des données

• Stockage historique local jusqu'à 1 000 enregistrements horodatés
• Collecte et stockage en mode hors-ligne ; retransmission des données stockées après reconnexion

Alimentation et batterie

• Alimentation interne : 1 × batterie ER18505 Li-SOCl2 4000 mAh
• Exemples d'autonomie (intervalle 30 min + 64 déclenchements/jour, LED désactivée, 25 °C) : ~10,7 ans (SF7, EU868) ; ~5,4 ans (SF10, EU868) ; ~10,8 ans (SF7, US915) ; ~5,2 ans (SF10, US915)

Configuration et installation

• Configuration NFC via application mobile (Milesight ToolBox) pour paramétrage sans fil et provisionnement par modèles
• Fixation : adhésif 3M ou vis mural ; caches PIR interchangeables pour ajuster l'angle de détection

Intégration et cloud

• Compatible avec les passerelles et serveurs réseau LoRaWAN® standards
• S'intègre aux plateformes de gestion d'appareils/cloud pour tableaux de bord, alertes et gestion distante

Applications typiques

• Bureaux intelligents : gestion HVAC et éclairage selon la présence
• Santé : surveillance de l'environnement intérieur en chambres et unités de soins
• Agriculture/élevage en intérieur : surveillance température/humidité pour le bien-être animal

Spécifications techniques

• Modèle : WS203
• Sans fil : LoRaWAN®, Milesight D2D
• Antenne : interne
• Bandes de fréquences : CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Puissance Tx : 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilité du récepteur : -137 dBm
• Mode LoRaWAN : OTAA / ABP Class A
• PIR : 120° × 100°, portée jusqu'à 6 m ; caches interchangeables
• Température : -20 °C à +60 °C ; précision typ. ±0,3 °C (-20 °C~0 °C), ±0,2 °C (0 °C~60 °C) ; résolution 0,1 °C
• Humidité : 0 %~100 % HR ; précision typ. ±2 % HR (25 °C) ; résolution 0,5 % HR
• Stockage local : jusqu'à 1 000 enregistrements
• Bouton : 1 × interne Power/Reset
• LED : 1 × indicateur d'état
• Configuration : NFC via application mobile ou liaison descendante LoRaWAN
• Alimentation : 1 × batterie ER18505 Li-SOCl2 4000 mAh (interne)
• Température de fonctionnement : -20 °C à +60 °C
• Humidité relative : 0 % à 95 % (sans condensation)
• Dimensions : 73 × 73 × 26 mm (sans cache PIR)
• Poids : 89,6 g (batterie incluse)
• Indice de protection : IP30
• Matériau & couleur : PC + ABS (UL94 V0), blanc/gris
• Fixation : adhésif 3M ou vis
• Homologations : CE, FCC ; Environnement : RoHS
