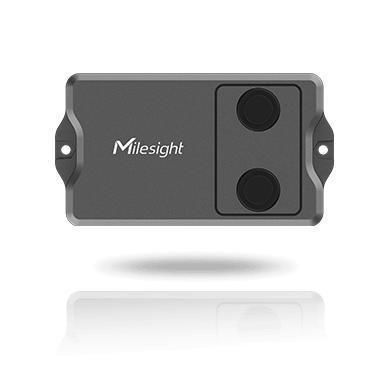

Capteur de distance à ultrasons EM400-MUD

NB-IoTLoRaWAN4G

Présentation
Le EM400‑MUD est un capteur polyvalent de distance et de niveau de la série EM400, conçu pour des applications telles que le parking intelligent, la gestion des déchets connectée et la mesure de distance/niveau. Il propose trois modes d'exploitation préconfigurés, une alimentation par batterie remplaçable longue durée, une protection environnementale renforcée et des options de connectivité LoRaWAN®, NB‑IoT et Cat M1 (positionnement GNSS disponible sur variantes NB‑IoT/Cat M).

Principales caractéristiques

• Trois modes préconfigurés pour un déploiement rapide : Mode Standard, Mode Parking (version LoRaWAN® uniquement) et Mode Bac.
• Détection de distance par ultrasons avec un angle de faisceau de 60° et un angle mort réduit pour des mesures précises de distance/niveau.
• Capteurs 3‑en‑1 : capteur ultrasonique, accéléromètre 3 axes intégré et thermistor NTC intégré (état du couvercle et détection d'incendie).
• Solution batterie remplaçable assurant une autonomie de plusieurs années (jusqu'à 10 ans en modes de rapport typiques).
• Boîtier IP67 et revêtement de protection (conformal coating) sur la carte pour protection contre l'humidité et la poussière en extérieur/environnements difficiles.
• Configuration et mise sous tension sur site via NFC et application mobile pour une mise en service rapide.
• Versions connectivité disponibles : LoRaWAN®, NB‑IoT et Cat M1 (position GNSS disponible sur versions NB‑IoT/Cat M).

Applications

• Parking intelligent : détection de véhicules et état d'occupation des places (Mode Parking sur version LoRaWAN®).
• Gestion des déchets : détection du niveau de remplissage, état du couvercle et détection d'incendie pour bacs municipaux et commerciaux.
• Mesure générale de distance/niveau : niveau de liquide, surveillance de réservoirs et autres scénarios de mesure de distance.

Fonctions opérationnelles et de gestion

• Modes préconfigurés avec intervalles de collecte et d'envoi configurables pour optimiser la consommation d'énergie selon le cas d'utilisation.
• Rapport cumulatif (versions NB/Cellulaire) pour agréger plusieurs paquets de données en un seul rapport, réduisant coûts de transmission et consommation de batterie.
• Compatible cloud pour visualisation, déclencheurs automatisés, rapports programmés et alertes en temps réel (compatible Milesight IoT Cloud).
• Configuration locale NFC via l'application ToolBox : activation/désactivation, calibration, seuils, commutateurs d'inclinaison et de distance.

Spécifications (tableau)
Transmission sans fil
Version LoRaWAN®
Fréquences : CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Puissance TX : 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Sensibilité : -137 dBm @ 300 bps
Mode : OTAA / ABP Classe A

Version NB‑IoT / Cat M
Bandes cellulaires : Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Fente SIM : 1 × Micro SIM (3FF), 1,8V
Mode application : TCP / UDP / MQTT / AWS

Mesure
Plage de détection : 3 ~ 450 cm
Précision : ±(1 + 0,3% * S) cm (S = distance) sur -15°C ~ 60°C
Résolution : 1 mm
Angle de faisceau : 60°
Position de l'appareil : Normal / Incliné

Température
Plage : -40 ~ 125°C
Résolution : 0,1°C

Positionnement GNSS (versions NB‑IoT / Cat M uniquement)
Paramètres : Longitude / Latitude
Résolution : 0,000001

Autres
LED : 1 × témoin LED interne
Bouton : 1 × bouton interne Marche/Reset
Logiciel / configuration : Marche/Arrêt via NFC ou bouton interne ; configuration via application mobile (NFC) et downlink ; fonctions avancées : rapport cumulatif (NB), calibration, alarme seuil, commutateurs d'inclinaison et de distance

Caractéristiques physiques
Alimentation : 2 × piles ER26500 9000 mAh Li‑SOCl2
Autonomie (conditions typiques) : Version LoRaWAN® — Mode Standard : >10 ans (intervalle 10 min, 25°C) ; Mode Bac : >10 ans (intervalle 20 min, 25°C) ; Mode Parking : ≈5 ans (12 déclenchements/jour, 25°C). Version NB/Cat M — TCP/UDP ≈ 10 ans ; MQTT/AWS ≈ 5 ans (4 rapports/jour, chaque rapport pouvant regrouper jusqu'à 12 paquets issus d'une collecte de 30 min, 25°C).
Température de fonctionnement : -30°C ~ 70°C
Humidité relative : ≤95% (sans condensation)
Indice de protection : IP67
Dimensions : 118 × 65 × 32,5 mm
Boîtier & couleur : ABS + PC (UL94 V0), noir/gris
Poids : 181,4 g (piles incluses)
Installation : Fixation par vis sur surfaces planes

Caractéristiques / spécifications techniques

• Modèle : EM400‑MUD
• Connectivité : LoRaWAN®, NB‑IoT, Cat M1 (GNSS pour NB/Cat M)
• Plage de distance : 3–450 cm ; précision ±(1 + 0,3% * S) cm ; résolution 1 mm ; angle de faisceau 60°
• Capteurs embarqués : capteur ultrasonique, accéléromètre 3 axes, thermistor NTC
• Alimentation : 2 × ER26500 (9000 mAh) piles remplaçables ; autonomie multi‑années selon mode
• Boîtier : IP67, revêtement de protection sur PCBA pour environnements difficiles
• Configuration : application mobile NFC + downlink ; supporte calibration, seuils, alarmes d'inclinaison/distance
• Applications typiques : parking intelligent, gestion intelligente des déchets, mesure de distance/niveau, surveillance de réservoirs
