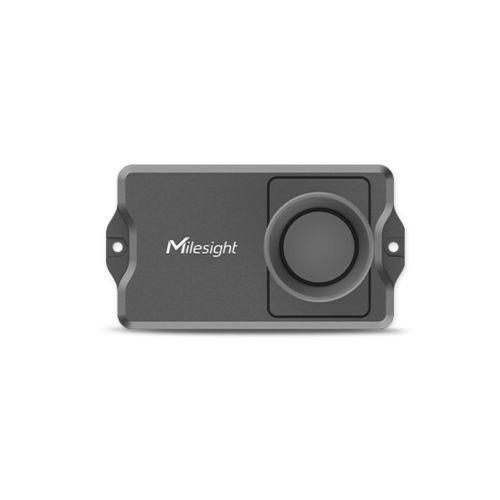

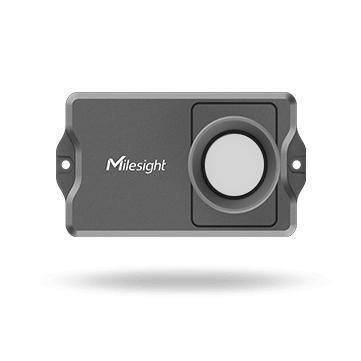

Capteur de distance à ultrasons EM400-UDL

NB-IoTLoRaWANsans fil

Présentation

L'EM400-UDL est un capteur ultrasonique de distance et de niveau (série EM400) destiné aux applications professionnelles sur site. Il réalise une mesure non contact avec résolution millimétrique et se décline en versions LoRaWAN® et NB‑IoT/Cat M, ainsi qu'en familles Standard et Pro avec probes sélectionnables selon portée et précision souhaitées.

Points clés

• Disponible en versions LoRaWAN®, NB‑IoT et Cat M pour différents scénarios de déploiement
• Variantes Standard et Pro avec options de probes pour différentes portées et précisions
• Mesure ultrasonique non contact pour détection sans contamination des liquides/niveaux
• Capteur de température intégré (NTC) et accéléromètre 3 axes pour surveillance d'inclinaison/position
• Boîtier IP67 et PCBA avec vernis de protection pour environnements sévères
• Alimentation sur batteries remplaçables assurant une durée de fonctionnement prolongée

Versions sans fil / Connectivité

• Version LoRaWAN® : support multi‑régions (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Class A ; faible consommation et longue portée.
• Version NB‑IoT / Cat M : support des bandes Cat M1 et Cat NB2 ; modes applicatifs : TCP / UDP / MQTT / AWS. Module GNSS disponible sur versions cellulaires pour géolocalisation.

Mesure de distance non contact

L'EM400-UDL utilise une sonde ultrasonique pour une mesure sans contact, évitant que la sonde soit affectée ou contaminée par le milieu mesuré. Les familles Standard et Pro offrent une résolution au millimètre et une précision adaptée à la sonde choisie.

Multiples versions et sondes

Proposé en variantes Standard et Pro avec plusieurs sondes (exemples : C050 / C100 pour Standard ; W050 / W100 pour Pro) afin de couvrir des portées courtes à longues selon les besoins métiers.

Surveillance température et inclinaison

• Surveillance d'inclinaison : accéléromètre 3 axes intégré remontant l'orientation de l'appareil et déclenchant des alertes en cas de changement d'angle.
• Surveillance température : thermistance NTC interne pour mesure ambiante/appareil et alertes sur variations importantes.

Robustesse et protection environnementale

Boîtier IP67 (ABS + PC UL94 V0) et vernis de protection sur PCBA pour résistance à la poussière, à l'eau et une meilleure tolérance à l'humidité et aux contaminants, adapté aux déploiements extérieurs et industriels.

Applications

• Surveillance de niveau de cuves/réservoirs
• Mesure de dilatation de chaudières et mesure industrielle de distance
• Surveillance de crues et niveaux d'eau
• Suivi distant des liquides en systèmes industriels et municipaux

Gestion et configuration

• Configuration NFC et application mobile ToolBox pour mise en service et modification des paramètres sans ouvrir le boîtier.
• Compatible plateformes cloud (Milesight IoT Cloud) pour visualisation, déclencheurs, planification et alertes.

Batterie et maintenance

• Alimentation : 2 × piles remplaçables ER26500 Li‑SOCL2 (2 × 9000 mAh).
• Conçu pour une longue durée de service sur site : version LoRaWAN® > 10 ans selon conditions de test ; NB‑IoT/Cat M : TCP/UDP ≈ 10 ans, MQTT/AWS ≈ 5 ans (exemples de profils).

Caractéristiques techniques

• Marque : Milesight
• Modèle : EM400-UDL (Standard / Pro ; sondes exemples : C050, C100, W050, W100)
• Mesure : ultrasons, distance/niveau non contact
• Plages (exemples) : C050 25–500 cm ; C100 25–1000 cm ; W050 30–500 cm ; W100 50–1000 cm
• Précision : Standard exemple ±(1 + 0.3% * S) cm (S = distance) −15 °C à 60 °C ; Pro exemple ±1% FS −30 °C à 65 °C
• Résolution : 1 mm
• Température : −40 °C à 125 °C ; résolution 0.1 °C (NTC)
• Inclinaison/position : accéléromètre 3 axes (Normal / Incliné)
• GNSS : longitude/latitude (versions NB‑IoT / Cat M seulement)
• LED : 1 interne ; Bouton : 1 interne on/reset
• Alimentation : 2 × 9000 mAh ER26500
• Autonomie (guide) : LoRaWAN® > 10 ans (intervalle 10 min, 25 °C) ; NB‑IoT/Cat M : TCP/UDP ≈ 10 ans, MQTT/AWS ≈ 5 ans (exemples)
• Température de fonctionnement : −30 °C à 70 °C
• Humidité : ≤ 95% (sans condensation)
• Indice de protection : IP67
• Dimensions : 118 × 65 × 80 mm
• Boîtier : ABS + PC (UL94 V0)
• Couleur : Standard — noir/gris (C050/C100) ; Pro — gris (W050/W100)
• Poids : C050 & C100 : 252.7 g (avec piles) ; W050 & W100 : 246.6 g (avec piles)
• Installation : fixation par vis sur surface plane
• Certifications : CE, FCC ; Environnemental : RoHS
• Logiciel/fonctions : configuration NFC, reporting cumulatif (NB), calibration, alarmes seuil, fonction inclinaison & commutation distance
