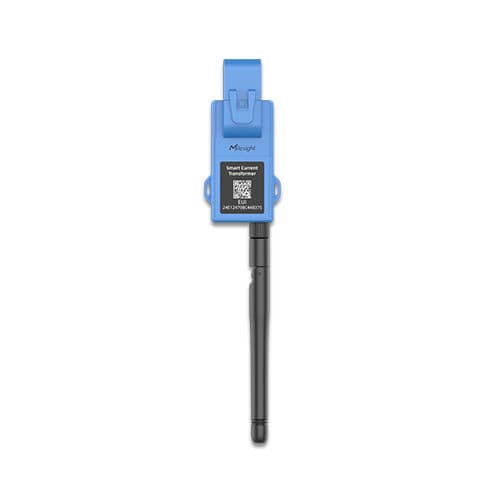

Transducteur de courant à transformateur CT10 series

à pinceACouvrant

Overview

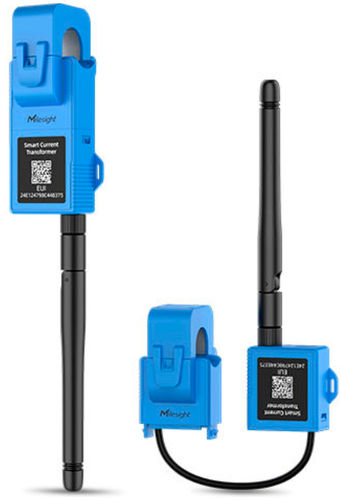

Le CT10x est un transformateur de courant portable à noyau fendu et pince amovible pour la surveillance non intrusive d'un conducteur unique. Il s'installe sans couper l'alimentation, fonctionne en auto-alimentation par courant induit avec option USB Type-C pour alimentation/configuration, et transmet données d'énergie et de courant via LoRaWAN®. Disponible en plages 100 A / 250 A / 500 A pour éclairage, CVC, moteurs et gros feeders, le CT10x est conçu pour les tableaux électriques retrofit, sites distribués et mesures temporaires.

Key features

• Conception à noyau fendu et pince pour installation dans des tableaux encombrés et positionnement du transceiver en dehors des enveloppes métalliques pour améliorer la couverture radio.
• Portable et réutilisable : repositionnable entre circuits sans recâblage ni interruption de service.
• Auto-alimentation depuis le conducteur mesuré ; USB Type-C fournit une alimentation de secours 5 V et permet la configuration/console.
• Faible courant de démarrage/de déclaration pour circuits à faible charge (ex. CT101 ~1,4–1,5 A selon intervalle).
• Mesure à haute fréquence d'échantillonnage (3,3 kHz) pour capturer transitoires et charges dynamiques.
• Reporting d'ampère-heures cumulé embarqué ; kWh calculable sur l'appareil lorsque tension nominale et facteur de puissance sont configurés.
• Alertes : seuil de courant, surcourant, seuil de température et basse tension pour détection précoce d'anomalies.
• Transmission radio LoRaWAN® (OTAA/ABP Classe A) avec connecteur antenne SMA et support multi-régions.
• Stockage d'énergie court terme intégré pour fonctionnement jusqu'à ~12 heures lors de coupures temporaires du circuit.

Models / Options (summary)
CT101 — Courant nominal : 100 A ; Ø passage fil : Φ16 mm ; Applications typiques : éclairage, matériel bureautique, petits matériels CVC et circuits monophasés faibles à moyens.
CT103 — Courant nominal : 250 A ; Ø passage fil : Φ16 mm ; Applications typiques : CVC commerciaux, compresseurs, tableaux de distribution à charges mixtes.
CT105 — Courant nominal : 500 A ; Ø passage fil : Φ36.5 mm ; Applications typiques : gros moteurs, feeders industriels, refroidisseurs et charges monophasées à fort courant.

Operational & integration highlights

• Installation non intrusive : mesure par pince sans mise hors tension pour les déploiements retrofit.
• Auto-alimentation avec secours USB Type-C : énergie principale tirée du conducteur ; USB utilisé pour configuration et accès console.
• Connectivité sans fil : protocole LoRaWAN® avec antenne SMA ; compatible avec bandes régionales et écosystèmes de passerelles pour transfert vers cloud, MQTT, BMS/SCADA.
• Calcul local : calcul kWh embarqué lorsque tension nominale et facteur de puissance sont configurés afin de réduire les conversions côté plateforme.
• Maintenance de flotte : supporte FUOTA et gestion groupée des appareils pour limiter les interventions sur site.

Applications & deployment examples

• Salles de spectacle et lieux publics — visibilité énergétique au niveau des circuits sans interruption opérationnelle ; utile pour audits énergétiques et reporting de durabilité.
• Hubs de transport et infrastructures — surveillance énergétique de base et intégration aux jumeaux numériques/BMS via passerelles LoRaWAN.
• Installations industrielles — surveillance courant par machine pour benchmarking d'efficacité et détection précoce d'anomalies ; installation sans arrêt de production.
• Campus éducatifs — sous-comptage non intrusif distribué sur les tableaux pour optimiser la consommation énergétique du campus.

Technical specifications

• Paramètre mesuré : courant efficace (RMS)
• Fréquence d'échantillonnage : 3,3 kHz
• Fréquence de fonctionnement : 50–60 Hz
• Courants primaires nominals (modèles) : CT101 100 A ; CT103 250 A ; CT105 500 A
• Courants secondaires nominals : CT101 100 mA ; CT103 125 mA ; CT105 150 mA
• Courant minimal de déclaration (alimentation par conducteur) : CT101 ~1,4–1,5 A ; CT103 ~2,8–3,0 A ; CT105 ~4,7–5,0 A (dépend de l'intervalle)
• Précision : ±1% (> 5 A), ±3% (≤ 5 A)
• Résolution : 1 mA
• Capteur de température : NTC, -20 °C à 100 °C ; précision ±1%
• Protocole radio : LoRaWAN® (OTAA/ABP Classe A)
• Antenne : 1 × connecteur SMA 50 Ω (broche centrale : SMA femelle)
• Régions supportées : CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Puissance d'émission : jusqu'à 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilité : jusqu'à environ -137 dBm
• Interfaces : USB Type-C (alimentation/config/console), 1 × bouton reboot, 1 × LED statut/alerte
• Fonctions avancées : alarmes de seuil, alarme de dépassement, FUOTA
• Alimentation : courant induit depuis le conducteur ou 5 V via USB Type-C
• Tension d'isolement : 2,5 kVac (r.m.s.)
• Matériau/couleur : Bleu, PBT+PC (UL94 V0)
• Câble d'extension : 1 m (standard)
• Température de fonctionnement : -20 °C à 70 °C ; stockage -25 °C à 80 °C ; HR ≤ 95% sans condensation
• Indice de protection : IP30 (usage en tableau électrique intérieur ; le transceiver peut être positionné hors enveloppe)
• Exemple dimensions CT101 (transceiver) : 86.5 × 31 × 37.4 mm ; passage fil Φ16 mm ; poids ~85.65 g
• Homologations : CE, FCC, UL508
