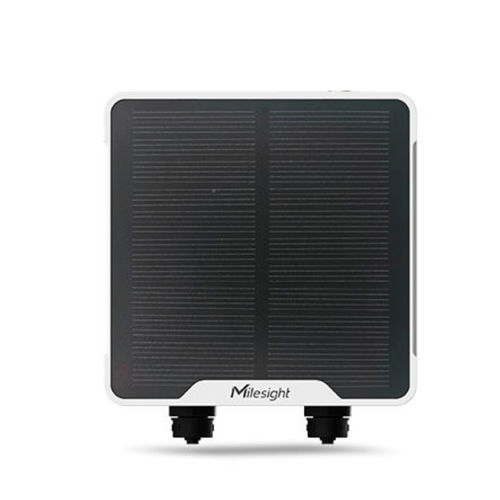

Concentrateur de capteur LoRaWAN UC50 series

NB-IoTavec interface RS-485Modbus RTU

Présentation
La série UC50x est un contrôleur multi‑interfaces conçu pour le déploiement sur site afin de connecter et gérer des capteurs environnementaux et industriels en environnements extérieurs exigeants. Il intègre GPIO, entrées analogiques, RS232/RS485, SDI‑12, offre une protection IP68, plusieurs options d'alimentation (batterie, solaire, DC) et une configuration rapide par NFC. L'appareil assure le stockage local, la retransmission et l'intégration aux plateformes cloud pour une acquisition de données fiable et traçable.

Principales caractéristiques

• Interfaces industrielles multiples : GPIO, AI (entrée analogique), RS232/RS485, SDI‑12
• Interface SDI‑12 pour instruments environnementaux (météo, hydrologie, agriculture)
• Versions avec antenne interne et antenne externe optionnelle (antennes externes disponibles pour les variantes LoRaWAN®)
• Boîtier IP68 et connecteur M12 pour résistance à l'eau, à la corrosion et aux vibrations
• Alimentation flexible : batteries rechargeables ou remplaçables, solaire intégré optionnel et entrée DC
• Rapports par seuil, alertes et rapport cumulatif pour économie d'énergie (versions cellulaires)
• Configuration aisée via NFC (application mobile ToolBox) et console USB Type‑C
• Retransmission des données et stockage local pour garantir la fiabilité et la traçabilité

Interfaces & E/S

• GPIO : 2 × GPIO, configurables par logiciel en entrée/sortie numérique ou compteur d'impulsions (fréquence d'entrée recommandée ≤ 4000 Hz)
• Entrées analogiques : 2 × 12 bits, plages sélectionnables 4–20 mA ou 0–10 V ; conversion embarquée en valeurs physiques
• Série : 1 × RS232 ou RS485 (commutation logicielle), débit 1200–115200 bps, mode transparent et Modbus RTU (RS485)
• SDI‑12 : 1 × SDI‑12 (v1.4), mode transparent pour capteurs environnementaux
• Sorties d'alimentation : 2 × 3.3 V et 2 × commutables 5/9/12 V (temps d'alimentation configurable)

Connectivité et réseau

• Version LoRaWAN® : prise en charge de plusieurs bandes régionales (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP, UC501 : classes A/C, UC502 : classe A
• Versions cellulaires (NB‑IoT / Cat M) : options multi‑bandes avec protocoles TCP/UDP/MQTT et rapport cumulatif pour optimisation énergétique

Robustesse et installation

• Indice de protection : IP68 (testé 1 m de profondeur pendant 7 jours)
• Connecteur : M12 A‑coded mâle pour câblage terrain
• Installation : fixation murale ou sur poteau ; antenne interne ou externe en option (connecteur SMA sur version EA)

Alimentation et stockage

• UC501 exemple : 2 × ICR18650 2550 mAh rechargeables ; solaire intégré optionnel (6 V, 1,7 W) ; DC 5–24 V via M12
• UC502 exemple : 3 × ER26500 9000 mAh remplaçables ; DC 5–24 V via M12
• Stockage des données : LoRaWAN® ~600 enregistrements ; LTE/cellulaire jusqu'à ~10 000 enregistrements ; les données sont conservées localement pour traçabilité

Fiabilité et cloud

• Prise en charge de la retransmission et du rapport cumulatif pour améliorer la fiabilité et réduire les coûts de transmission
• Intégration aux plateformes cloud pour visualisation, alarmes, rapports programmés et gestion à distance

Configuration et exploitation

• Méthodes de configuration : NFC (application ToolBox), console USB Type‑C et downlink LoRaWAN®
• Flux NFC : installer l'application ToolBox → activer NFC et approcher le téléphone → vérifier les identifiants → appliquer la configuration

Applications typiques

• Relevés de compteurs (comptage d'impulsions pour gaz/eau/électricité) via GPIO
• Surveillance environnementale et acquisition via SDI‑12 et entrées analogiques
• Conversion Modbus vers LoRaWAN® pour intégration de dispositifs série
• Surveillance de niveau d'eau, stations météorologiques, capteurs agricoles, GTC/GMAO et autres déploiements IoT industriels

Caractéristiques / Spécifications techniques

• Modèle / Série : UC50x (variantes UC501, UC502)
• Sans fil (LoRaWAN®) : bandes supportées CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923 ; exemples Tx 16 dBm @868 MHz ; sensibilité ≈ −137 dBm @300 bps ; OTAA/ABP
• Cellulaire : Cat M1 / NB2 multi‑bandes ; protocoles TCP/UDP/MQTT/AWS ; rapport cumulatif
• Interfaces : 2 × M12 A‑coded ; 2 × GPIO ; 1 × RS232/RS485 ; 2 × AI (12 bits) ; 1 × SDI‑12 (v1.4)
• Sorties capteurs : 2 × 3.3 V ; 2 × 5/9/12 V commutables
• Alimentation : UC501 — 2 × 2550 mAh ICR18650 + solaire optionnel ; UC502 — 3 × 9000 mAh ER26500 ; DC 5–24 V
• Stockage : LoRaWAN® ~600 enregistrements ; cellulaire ~600–10 000 enregistrements
• Retransmission : prise en charge
• Température de fonctionnement : UC501 −20 °C à 60 °C ; UC502 −30 °C à 70 °C
• Indice de protection : IP68
• Dimensions : 116 × 116 × 45.5 mm (hors connecteurs)
• Installation : murale ou sur poteau ; USB Type‑C pour console ; LED et bouton interne
• Fonctions avancées : alarmes par seuil/variation, multicast (UC501), rapport cumulatif, configuration NFC
• Homologations : CE, FCC, ISED (exemples) ; Environnement : RoHS
