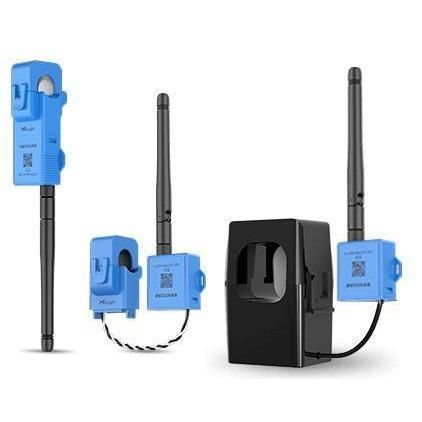

Transducteur de courant à transformateur CT3 series

à pincetriphaséAC

Présentation
La série CT3xx comprend des transformateurs de courant à pince ouverte intelligents LoRaWAN® pour la mesure de courant non intrusive et la supervision énergétique. Disponibles en versions 300 A, 500 A et 1000 A (CT303 / CT305 / CT310), les CT3xx sont conçus pour le suivi des tendances énergétiques, la sous-compte à l’échelle des phases et la détection d’état des équipements dans les bâtiments intelligents, sites industriels et installations commerciales. Ils supportent l’alimentation par induction (harvesting depuis le conducteur mesuré) ou une alimentation externe 5 V via USB Type-C pour les scénarios de faible courant.

Caractéristiques principales

• Conception à pince ouverte non intrusive pour une installation de retrofit rapide sans interruption de circuit
• Alimentation par induction depuis le conducteur et option d’alimentation externe USB Type-C 5 V
• Haute fréquence d’échantillonnage jusqu’à 3,3 kHz pour une mesure RMS précise
• Précision : ±1% (résolution 1 mA)
• Mesure one-to-three (jusqu’à trois circuits/objets)
• Transmission sans fil LoRaWAN® (OTAA/ABP, Classe A) avec connecteur antenne SMA 50 Ω
• Seuils de démarrage et de signalement faibles en alimentation externe pour la surveillance fiable des faibles courants
• Alarmes configurables (surtension, seuils de courant min/max, seuil température, alarme basse tension) et support FUOTA

Modèles et applications typiques

• CT303 — 300 A, trou conducteur Ø24 mm : surveillance d’équipement ou de circuit dérivé (pompes, ventilateurs, CTA, petits tableaux, HVAC toiture, compresseurs, ascenseurs)
• CT305 — 500 A, trou conducteur Ø36,6 mm : surveillance de zone ou groupes d’équipements moyens/volumineux (tableaux d’étage, refroidisseurs, tours de refroidissement, lignes de production, circuits UPS)
• CT310 — 1000 A, trou conducteur Ø51 mm : circuits principaux et grandes installations électriques (alimentation bâtiment, côté BT des transformateurs, gros refroidisseurs, bornes EV, circuits data center)

Connectivité, intégration et communication

• Protocole : LoRaWAN® (OTAA / ABP, Classe A)
• Bandes supportées : CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (selon région)
• Puissance d’émission : 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilité du récepteur : -137 dBm
• Antenne : connecteur SMA 50 Ω (broche centrale : SMA femelle). Options antenne disponibles (haut gain, courte, magnétique)
• Intégration avec passerelles LoRaWAN standard et plateformes LNS ; traductions côté passerelle pour forward vers BMS/EMS via Modbus, BACnet, HTTP(S), MQTT(S)

Alarmes et supervision

• Alarmes seuil courant configurables (min / max) avec alertes immédiates
• Alarme surintensité avec indication LED visuelle (clignotement) pour confirmation locale rapide
• Capteur de température de conducteur externe optionnel avec alarme seuil température
• Détection basse tension pour distinguer coupure d’alimentation, mauvais contact ou retrait d’appareil

Installation et aspects mécaniques

• Pince à ouverture (split-core) suspendue sur le conducteur ; module transceiver fixable par colliers
• Installation clamp-on non invasive — pas de coupe de circuit ni d’arrêt d’équipement requis
• Longueur de câble (pince CT vers transceiver) : 1 m (standard)

Cas d’usage typiques

• Surveillance triphasée pour usines, bâtiments commerciaux, campus et installations à forte consommation
• Surveillance niveau équipement et circuits dérivés pour HVAC, pompes, compresseurs, ascenseurs et lignes de production
• Suivi des tendances énergétiques, accumulation Ah, détection de déséquilibre de phase et maintenance préventive

Documents & outils
Fiche technique et guide utilisateur fournis pour les détails techniques ; décodeurs de payload et guides d’intégration disponibles pour l’intégration plateforme.

Caractéristiques techniques

• Paramètre mesuré : courant RMS
• Fréquence d’échantillonnage : 3,3 kHz
• Fréquence de travail : 50–60 Hz
• Précision : ±1%
• Résolution : 1 mA
• Capteur température : 1 × NTC ; plage -20 °C ~ 100 °C ; précision ±1%
• Protocole LoRaWAN® : OTAA / ABP (Classe A)
• Connecteur antenne : 1 × SMA 50 Ω (broche centrale : SMA femelle)
• Bandes régionales : CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Puissance Tx : 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilité : -137 dBm
• LED : 1 × indicateur état/alarme ; Bouton : 1 × reboot
• Port : 1 × USB Type-C (alimentation, configuration, console ou capteur température externe)
• Alimentation : alimentation par courant induit (auto-alimenté) ou 5 V via USB Type-C
• Tension d’isolation : 3 kVac (r.m.s) (1 mA / 1 min)
• Matériau & couleur : PBT+PC, bleu (UL94 V0)
• Température de fonctionnement : transceiver -20 °C ~ 70 °C ; pince CT -40 °C ~ 55 °C
• Température de stockage : transceiver -25 °C ~ 80 °C ; pince CT -40 °C ~ 55 °C
• Humidité relative : ≤ 95% (sans condensation)
• Indice de protection : IP30
• Dimensions transceiver : 38 × 34,5 × 16 mm
• Détails modèles / courant minimum d’alerte : CT303 — 300 Arms ; trou Ø24,2 mm ; secondaire 150 mArms ; poids pince ~250 g ; courant min reporting : 3 A (1 min) / 2,5 A (10 min) ; CT305 — 500 Arms ; trou Ø36,5 mm ; poids pince ~276,75 g ; courant min : 5 A (1 min) / 4,5 A (10 min) ; CT310 — 1000 Arms ; trou Ø51 mm ; poids pince ~855,55 g ; courant min : 10 A (1 min) / 8,5 A (10 min)
• Poids transceiver : ~13,05 g
• Installation : pince CT suspendue sur le conducteur ; transceiver fixé par colliers
• Homologations : CE, FCC, UL508 (selon indication)
