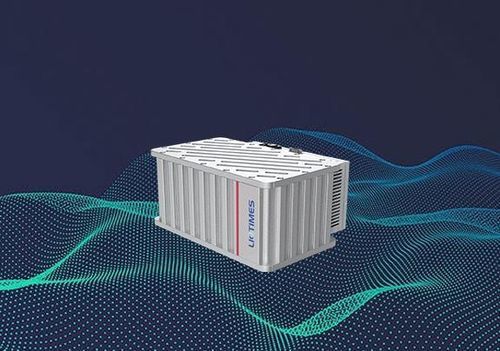

Source de rayons X mirco FS

Présentation
Source à rayons X micro‑focale pour l'imagerie industrielle et le contrôle non destructif. Intègre l'alimentation filamentaire, le générateur haute tension, le tube à rayons X, les circuits de commande et de protection dans une unité compacte. Conception anti‑fuite d'huile et dissipation thermique optimisée pour une fiabilité accrue. Interface RS232 standard et commande DSP pour des scénarios d'application variés et une durée de vie prolongée du tube. Câblage simple avec connecteur DB9 et prise d'alimentation.

Principales caractéristiques

• Configuration flexible : modes source numérique ou analogique sélectionnables.
• Utilisation simplifiée : un port de communication DB9 et une prise d'alimentation, installation et câblage facilités.
• Conception très stable adaptée au fonctionnement continu sur le long terme.
• Conception compacte et intégrée : coffret de commande et tête de tube combinés pour un gain de place.

Points forts

• Contrôle DSP pour une régulation précise
• Encombrement cubique compact
• Circuits de protection complets
• Longue durée de vie du tube à rayons X

Caractéristiques techniques

• Tension d'entrée : 180–240 Vac, 50/60 Hz
• Tension de sortie : 40–80 kV (réglable) ; précision de réglage 0,1 kV
• Erreur de tension sur le tube : inférieure à 1,5 % de la valeur réglée
• Ondulation de tension de sortie : basse fréquence (<1 kHz) <0,5 % de la sortie nominale (Pk–Pk)
• Régulation de la tension d'entrée : <0,1 %
• Régulation de charge : ≤0,1 % (courant de sortie nominal, lorsque la tension passe de 40 kV à 80 kV)
• Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
• Taille du foyer : 0,8 mm (IEC‑60336)
• Précision de réglage de la tension : 0,1 kV
• Circuits de protection : surcourant, surtension, sur‑humidité, surpuissance, protection contre les défauts de communication
• Certification de sécurité : conforme aux normes UL et CE
• Mode de fonctionnement : continu ou intermittent
• Préchauffage : préchauffage automatique ou manuel configurable
• Plage de température de fonctionnement : 0–40 °C
• Plage de température de stockage : -20–60 °C
• Humidité : ≤95% HR, sans condensation
• Dimensions mécaniques (L×P×H) : 346 × 169 × 148 mm
• Poids : <16 kg
• Filtration des radiations (équivalent) : 1,5 mm (verre) + 5 mm (huile) + 1,5 mm (plastique)
• Angle de la fenêtre de radiation : faisceau en éventail 12×65
• Méthode de refroidissement : refroidissement forcé par air
