Source de rayons X mirco FS

Présentation

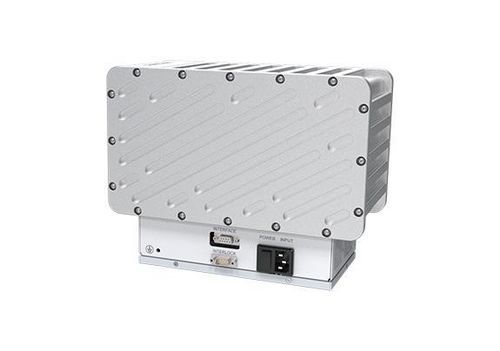

Le micro FS est un générateur à rayons X micro-focus conçu pour l'imagerie haute résolution en inspection basse tension. L'appareil intègre l'alimentation du filament, le générateur haute tension, le tube à rayons X, les circuits de commande et de protection dans une armoire compacte avec dispositif anti-fuite d'huile et dissipation thermique optimisée. L'émission micro-focus et le contrôle DSP améliorent la précision de détection et la stabilité de fonctionnement. La communication série RS232 de série, la connectique DB9 simple et l'entrée d'alimentation facilitent l'intégration dans des systèmes d'inspection industriels.

Caractéristiques principales

• Sortie flexible : options source numérique ou analogique pour différents flux de travail
• Opération simplifiée : un seul connecteur DB9 et une prise d'alimentation pour un câblage et une installation rapides
• Conception intégrée compacte : boîtier de commande et tête de tube combinés pour un encombrement réduit
• Protections complètes : protection contre les surintensités, surtensions, sur-humidité, surpuissance et défaillance de communication
• Préchauffage configurable : modes automatique ou manuel

Points forts

• Contrôle DSP pour une sortie stable
• Format cubique compact adapté aux espaces restreints
• Sécurité renforcée grâce aux circuits de protection
• Longue durée de vie du tube via un contrôle et une communication optimisés

Spécifications techniques

• Modèle / Série : micro FS (Industrial Usage micro FS)
• Plage de tension d'entrée : 180–240 Vac, 50/60 Hz
• Plage / précision de la tension de sortie : 40–80 kV ; erreur de tension tube ≤ 1,5 % de la valeur réglée
• Ondulation de tension : basse fréquence <1 kHz, ondulation <0,5 % (Pk–Pk)
• Régulation de la tension d'entrée : <0,1 %
• Régulation de charge : ≤0,1 % (courant de sortie nominal lorsque la tension varie de 40 kV à 80 kV)
• Résolution de réglage de la tension : 0,1 kV
• Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
• Taille du foyer : 0,8 mm (IEC-60336)
• Protections : surintensité, surtension, sur-humidité, surpuissance, défaut de communication
• Certifications de sécurité : conformité aux normes UL et CE
• Modes de fonctionnement : continu ou intermittent
• Préchauffage : automatique ou manuel configurable
• Température de fonctionnement : 0–40 °C
• Température de stockage : -20–60 °C
• Filtration des radiations : 1,5 mm (verre) + 5 mm (huile) (équivalent) + 1,5 mm (plastique)
• Angle de fenêtre d'émission : faisceau en éventail 12×65
• Méthode de refroidissement : refroidissement forcé par air
• Dimensions mécaniques (L×P×H) : 346 × 169 × 148 mm
• Poids approximatif : <16 kg

Applications

• Contrôle non destructif (CND) des pièces moulées, soudures et composites
• Inspection haute résolution de petits composants et ensembles
• Analyse des matériaux et laboratoires R&D
• Contrôle de sécurité et inspection de composants électroniques

Conformité et services
Conforme aux normes UL et CE. Interface RS232 standard pour le contrôle à distance et l'intégration dans des lignes d'inspection automatisées. Câblage simple et encombrement réduit facilitant l'intégration et la maintenance.
