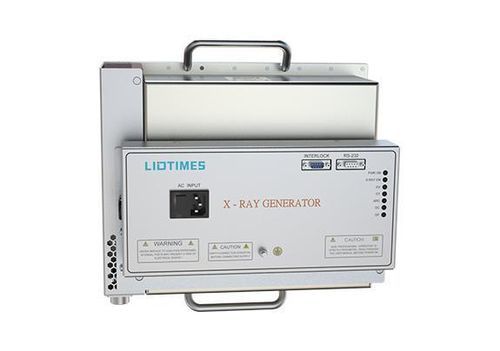

Source de rayons X portable

Présentation
Le générateur à rayons X 80 kV 210 W est conçu pour la détection d'objets étrangers et les applications d'inspection industrielle en fonctionnement continu. Un radiateur externe de grande surface et un refroidissement par air forcé permettent une utilisation prolongée, tandis que la conception interne réduit au maximum les risques de fuite d'huile. La commande numérique DSP assure une régulation précise de la tension et du courant et facilite le réglage des paramètres selon les besoins applicatifs. La poignée détachable et le panneau de contrôle fixable permettent une installation intégrée ou séparée.

Principales caractéristiques

• Configuration flexible : source numérique ou analogique en option selon l'application.
• Câblage simplifié : un seul connecteur DB9 et la prise d'alimentation pour une installation simple.
• Conçu pour un fonctionnement stable et prolongé avec multiples circuits de protection.
• Installation intégrée ou séparée : coffret de commande et tête de tube compacts pour un montage flexible.

Attributs mis en avant

• Commande DSP
• Format cubique compact
• Protections de sécurité renforcées
• Durée de vie prolongée du tube

Spécifications
Tension d'entrée : 180–240 Vac, 50/60 Hz
Plage de tension de sortie : 40–80 kV
Écart de tension sur le tube : ≤1,5% de la valeur réglée
Ondulation de la tension de sortie : ondulation basse fréquence (<1 kHz) <0,5% (Pk–Pk) de la tension nominale
Régulation de la tension d'entrée : <0,1%
Régulation de charge : ≤0,1% (courant de sortie nominal, lorsque la tension passe de 40 kV à 80 kV)
Résolution de réglage de tension : 0,1 kV
Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
Circuits de protection : surcourant, surtension, sur-humidité, surpuissance, défaut de communication
Taille du foyer : 0,8 mm (IEC-60336)
Certifications de sécurité : UL, CE
Mode de fonctionnement : continu ou intermittent
Préchauffage : préchauffage automatique configurable ou manuel
Température de fonctionnement : 0–40 °C
Température de stockage : -20–60 °C
Humidité : ≤95% sans condensation
Dimensions mécaniques (L×P×H) : 346 × 169 × 148 mm
Poids : <16 kg
Filtration des radiations : 1,5 mm (verre) + 5 mm (huile) (équivalent) + 1,5 mm (plastique)
Angle de la fenêtre de radiation : faisceau en éventail 12 × 65° (équivalent)
Méthode de refroidissement : refroidissement par air forcé

Spécifications techniques

• Tension d'entrée : 180–240 Vac, 50/60 Hz
• Plage de tension de sortie : 40–80 kV ; écart de tension ≤1,5% de la valeur réglée
• Ondulation de sortie : <0,5% (Pk–Pk) @ <1 kHz
• Régulation de la tension d'entrée : <0,1%
• Régulation de charge : ≤0,1% sur 40–80 kV
• Résolution d'ajustement de tension : 0,1 kV
• Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
• Protections : surcourant, surtension, sur-humidité, surpuissance, défaut de communication
• Foyer : 0,8 mm (IEC-60336)
• Certifications : UL, CE
• Fonctionnement : continu ou intermittent
• Préchauffage : configurable automatique ou manuel
• Températures : fonctionnement 0–40 °C ; stockage -20–60 °C ; humidité ≤95% sans condensation
• Dimensions (L×P×H) : 346×169×148 mm ; Poids : <16 kg
• Filtration et fenêtre : 1,5 mm verre + 5 mm huile + 1,5 mm plastique (équivalent) ; faisceau en éventail 12×65
• Refroidissement : refroidissement par air forcé
