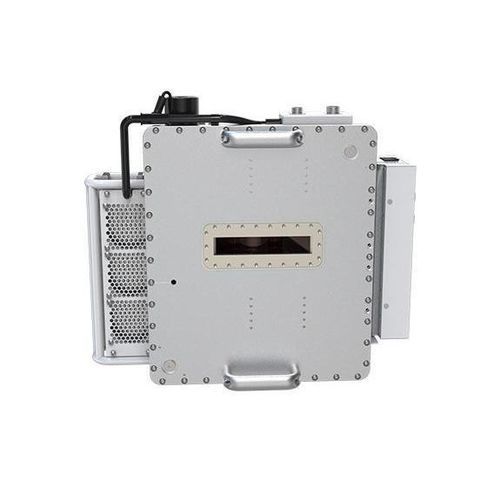

Source de rayons X portable

Présentation
Générateur haute tension pour rayons X à conception intégrée avec interface numérique RS232 (source analogique en option). Un seul connecteur DB9 et une prise d'alimentation facilitent l'installation ; boîtier de commande et tête X intégrés pour un encombrement réduit.

Caractéristiques clés

• Sortie : 200 kV, 500 W
• Contrôle DSP
• Interface numérique RS232 (contrôle analogique en option)
• Un seul connecteur DB9 pour la communication et prise d'alimentation
• Boîtier de commande et tête X intégrés pour une installation compacte
• Préchauffage configurable : automatique ou manuel
• Modes de fonctionnement : continu ou intermittent
• Circuits de protection : surintensité, surtension, surhumidité, surpuissance, défaut de communication
• Refroidissement par ventilation forcée

Spécifications techniques

• Tension d'entrée : 180–240 Vac, 50/60 Hz
• Tension de sortie nominale : 200 kV ; plage de sortie réglable : 40–80 kV
• Précision/déviation de la tension sur le tube X : ≤ 1,5 % de la valeur réglée
• Ondulation de la tension de sortie : <0,5 % (Pk–Pk) pour ondulation basse fréquence <1 kHz
• Régulation de la tension d'entrée : <0,1 %
• Régulation de charge : ≤0,1 % (lorsque la tension de sortie passe de 40 kV à 80 kV)
• Résolution du réglage de la tension : 0,1 kV
• Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
• Taille du foyer : 0,8 mm (IEC 60336)
• Filtration de rayonnement : 1,5 mm (verre) + 5 mm (huile, équivalent) + 1,5 mm (plastique)
• Fenêtre de rayonnement (faisceau en éventail) : 12° × 65°
• Dimensions (L × P × H) : 346 × 169 × 148 mm
• Poids : <16 kg
• Température de fonctionnement : 0–40 °C
• Température de stockage : -20–60 °C
• Humidité : ≤95 %, sans condensation
• Certifications : UL, CE

Applications

• Intégration dans appareils de radiographie diagnostique et unités mobiles de radiographie
• Systèmes d'imagerie médicale de format réduit : dentaire, vétérinaire
• Applications d'imagerie spécialisées nécessitant une source HV intégrée et compacte

Options et commande

• Interface RS232 numérique standard ; source analogique disponible sur demande
• Filtres de rayonnement et configurations de fenêtre en option
• Contacter le fournisseur pour configuration, installation et documentation de conformité
