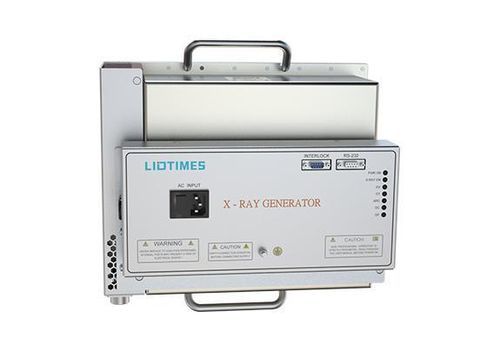

Source de rayons X portable

Présentation
Générateur haute tension pour rayons X 80 kV / 300 W à commande DSP, conçu pour un fonctionnement continu ou intermittent dans des applications d'inspection industrielle et d'imagerie. Le radiateur externe de grande surface et le ventilateur de refroidissement garantissent une dissipation thermique adaptée aux opérations prolongées, et la conception interne limite les fuites d'huile. Poignée détachable pré-installée et panneau de commande fixe pour installation intégrée ou en configuration séparée.

Caractéristiques principales

• Type de source sélectionnable : sortie numérique ou analogique
• Raccordement simplifié : un port de communication DB9 et une prise d'alimentation
• Conception électrique à haute stabilité pour un fonctionnement fiable à long terme
• Architecture intégrée : boîtier de commande et tête combinés pour une installation optimisée
• Contrôle numérique basé sur DSP pour un réglage précis des paramètres

Points forts

• Contrôle DSP
• Format compact (346 × 169 × 148 mm)
• Sécurité renforcée grâce à plusieurs circuits de protection
• Conçu pour maximiser la durée de vie du tube à rayons X

Spécifications techniques

• Sortie : 80 kV, 300 W
• Tension d'entrée : 180–240 Vac, 50/60 Hz
• Plage de sortie sélectionnable : 40–80 kV
• Erreur de tension du tube : ≤ 1,5 % de la consigne
• Ondulation de tension : basse fréquence (<1 kHz) < 0,5 % (Pk–Pk) de la sortie nominale
• Régulation tension d'entrée : < 0,1 %
• Régulation de charge : ≤ 0,1 % (courant de sortie nominal lorsque la tension varie de 40 kV à 80 kV)
• Précision de réglage de la tension : 0,1 kV
• Courant d'émission : 0,3–0,6 mA (ex. puissance nominale 48 W)
• Protections : surcourant, surtension, hygrométrie excessive, surpuissance, défaut de communication
• Taille du foyer : 0,8 mm (IEC‑60336)
• Certifications de sécurité : UL, CE
• Modes de fonctionnement : continu ou intermittent
• Préchauffe : automatique configurable ou manuel
• Température de fonctionnement : 0–40 °C
• Température de stockage : -20–60 °C
• Humidité : ≤ 95 % (sans condensation)
• Dimensions : 346 × 169 × 148 mm
• Poids : < 16 kg
