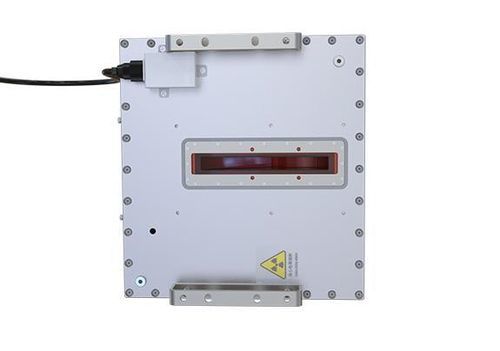

Source de rayons X portable

Brève introduction
Générateur à rayons X monobloc compact intégrant l'alimentation filamentaire, le générateur haute tension et le tube à rayons X dans un seul boîtier. Le modèle 160kV 160W offre une installation simplifiée et un connecteur DB9 pour une intégration système aisée.

Caractéristiques clés

• Contrôle numérique ou analogique sélectionnable pour une intégration flexible.
• Câblage minimal : une prise de commande DB9 et une entrée d'alimentation pour des connexions et une utilisation simples.
• Conception interne à haute stabilité avec commande numérique pour des performances constantes à long terme.
• Boîtier de commande et tête de tube intégrés (monobloc) pour une installation compacte et peu encombrante.
• Contrôle DSP ; format cubique réduit ; protections de sécurité renforcées ; longue durée d'utilisation.

Spécifications

• Plage de tension d'entrée : 180–240 Vac, 50/60 Hz
• Tension de sortie : 40–80 kV (erreur de tension du tube ≤ 1,5 % de la valeur réglée)
• Ondulation de la tension de sortie : BF <1 kHz, <0,5 % (Pk–Pk)
• Régulation de la tension d'entrée : <0,1 %
• Régulation de charge : ≤0,1 % (pour le courant de sortie nominal lorsque la tension passe de 40 kV à 80 kV)
• Résolution de réglage de la tension : 0,1 kV
• Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
• Protections : surintensité, surtension, sur-humidité, surpuissance, défaut de communication
• Taille du foyer : 0,8 mm (IEC-60336)
• Conformité sécurité : UL, CE
• Mode de fonctionnement : continu ou intermittent
• Préchauffage : automatique ou manuel configurable
• Température de fonctionnement : 0–40 °C
• Température de stockage : -20–60 °C
• Humidité : ≤95 %, sans condensation
• Dimensions (L×P×H) : 346 × 169 × 148 mm
• Poids : <16 kg
• Filtration des radiations : 1,5 mm (verre) + 5 mm (huile) (équivalent) + 1,5 mm (plastique)
• Angle de la fenêtre de rayonnement : faisceau en éventail 12 × 65
• Refroidissement : refroidissement par air forcé

Applications

• Systèmes de radiographie portables et fixes
• Contrôle et inspection (sécurité publique, contrôle des bagages/cargaisons)
• Contrôle non destructif industriel (END)
