Source de rayons X

Spécifications de sortie
80 kV, 48 W, courant d'émission 0,3-0,6 mA, foyer 0,8 mm (IEC-60336)

Brève présentation

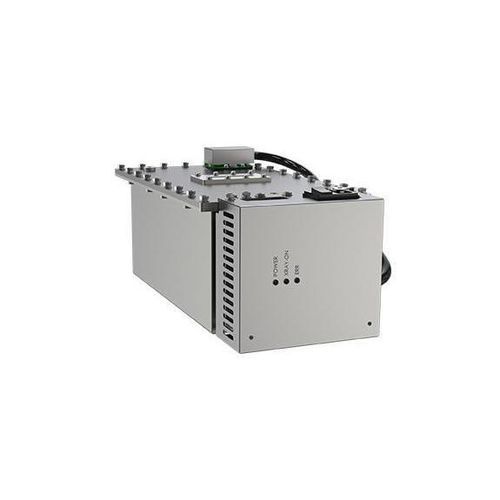

Unité X à rayons monobloc compacte intégrant l'alimentation filament, le générateur haute tension et le tube à rayons X dans une cuve blindée. Proposée en plusieurs valeurs de kV pour répondre aux besoins diagnostiques et de sécurité. Contrôle numérique et conception interne optimisée assurant une sortie stable et une durée de vie prolongée en fonctionnement continu ou intermittent.

Caractéristiques principales

• Modèles disponibles : 80 kV, 140 kV, 160 kV
• Tension et courant réglables en continu
• Monobloc compact et léger, installation facilitée
• Communication RS232 pour intégration système
• Préchauffage configurable : automatique ou manuel

Avantages / Points forts

• Contrôle numérique DSP pour une régulation précise
• Encombrement réduit pour espaces restreints
• Circuits de protection complets (surtension/courant/humidité/puissance, défaut de communication)
• Conception visant une longue durée de service

Spécifications (tableau)
Plage de tension d'entrée - 180-240 Vac, 50/60 Hz
Plage de tension de sortie - 40-80 kV
Précision de la tension de sortie - erreur <= 1,5 % sur le tube à rayons X
Ondulation de la tension de sortie - ondulation LF (<1 kHz) < 0,5 % de la sortie nominale (Pk-Pk)
Régulation de la tension d'entrée - <0,1 %
Régulation de charge - ≤0,1 % (lorsque la tension varie de 40 kV à 80 kV)
Résolution de réglage de tension - 0,1 kV
Courant d'émission - 0,3-0,6 mA (puissance nominale 48 W)
Circuits de protection - surcourant, surtension, sur-humidité, surtension de puissance, protection en cas de défaut de communication
Taille du foyer - 0,8 mm (IEC-60336)
Conformité de sécurité - conforme aux normes UL et CE
Mode de fonctionnement - continu ou intermittent
Préchauffage - préchauffage automatique ou manuel configurable
Température de fonctionnement - 0–40 °C
Température de stockage - -20–60 °C
Humidité - ≤95 % sans condensation
Dimensions mécaniques (L×P×H) - 346 × 169 × 148 mm
Poids - <16 kg
Filtration de rayonnement - 1,5 mm (verre) + 5 mm (huile) (équivalent) + 1,5 mm (plastique)
Angle de fenêtre de rayonnement - faisceau en éventail 12×65
Méthode de refroidissement - refroidissement forcé par air

Dimension
Dimensions mécaniques indiquées ci-dessus ; dessin de cotes disponible sur demande

Caractéristiques techniques

• Tension d'entrée : 180-240 Vac, 50/60 Hz
• Tension de sortie : 40-80 kV, précision et ondulation selon spécifications
• Courant d'émission : 0,3–0,6 mA (48 W nominal)
• Résolution de réglage de tension : 0,1 kV
• Régulation de charge : ≤0,1 %
• Protections : surtension/surintensité/humidité/puissance et défaut de communication
• Foyer : 0,8 mm (IEC-60336)
• Certifications : UL, CE
• Températures et humidité de fonctionnement/stockage comme indiqué
• Refroidissement : par air forcé
