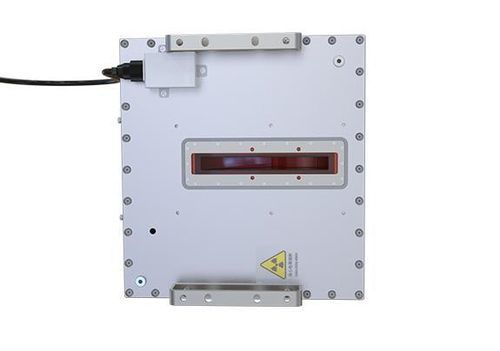

Source de rayons X portable

Spécifications de sortie
140 kV, 84 W

Brève présentation
Générateur haute tension X monobloc compact intégrant l'alimentation filament, le générateur haute tension et le tube à rayons X dans un même réservoir. Conçu pour la sécurité publique et l'imagerie industrielle, il propose des commandes numériques ou analogiques et une interface DB9 simple pour une installation et une utilisation facilitées. Le contrôle numérique et une architecture interne optimisée garantissent une stabilité de fonctionnement et une durée de vie prolongée.

Principales caractéristiques

• Application flexible : sources numériques et analogiques disponibles selon les besoins.
• Opération minimale : un seul connecteur DB9 et une prise d'alimentation pour un câblage simplifié.
• Haute stabilité et fiabilité pour un fonctionnement continu ou intermittent sur le long terme.
• Conception monobloc intégrée : compacte, légère et facile à monter.

Points forts supplémentaires

• Contrôle DSP
• Faible encombrement cubique
• Fonctions de sécurité renforcées
• Longue durée de vie

Spécifications
Plage de tension d'entrée : 180–240 Vac, 50/60 Hz
Plage de tension de sortie : 40–80 kV (résolution 0,1 kV)
Précision de la tension de sortie : résolution 0,1 kV ; erreur du tube ≤ 1,5 % de la valeur réglée
Ondulation de sortie : ondulation basse fréquence (<1 kHz) <0,5 % (Pk–Pk)
Régulation tension d'entrée : <0,1 %
Régulation de charge : ≤0,1 % (courant de sortie nominal, pour variation 40 kV → 80 kV)
Courant d'émission : 0,3–0,6 mA (puissance nominale 48 W)
Circuits de protection : protection contre surcourant, surtension, hygrométrie excessive, surpuissance, défaut de communication
Taille du foyer : 0,8 mm (IEC‑60336)
Certifications de sécurité : UL, CE
Modes de fonctionnement : continu ou intermittent
Préchauffage : automatique configurable ou manuel
Température de fonctionnement : 0–40 °C
Température de stockage : -20–60 °C
Humidité : ≤95 % sans condensation
Dimensions mécaniques (L×P×H) : 346×169×148 mm
Poids : <16 kg
Filtration de rayonnement (équivalente) : 1,5 mm (verre) + 5 mm (huile) + 1,5 mm (plastique)
Angle de fenêtre radiation : faisceau en éventail 12×65
Refroidissement : refroidissement par ventilation forcée

Caractéristiques techniques

• Nom du produit : 140kV 84W
• Puissance de sortie : 84 W
• Tension maximale : 140 kV
• Plage de réglage de tension : 40–80 kV (résolution 0,1 kV)
• Courant d'émission : 0,3–0,6 mA (à 48 W nominal)
• Foyer : 0,8 mm (IEC‑60336)
• Alimentation : 180–240 Vac, 50/60 Hz
• Refroidissement : ventilation forcée
• Dimensions : 346×169×148 mm
• Poids : <16 kg
• Protections : OCP, OVP, sur-humidité, sur-puissance, défaut de communication
• Certifications : UL, CE
